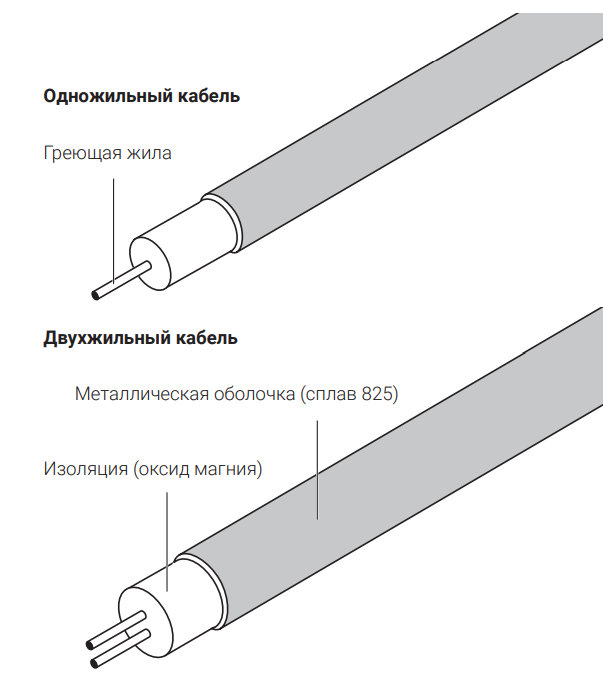

Греющие кабели RAYCHEM HAx последовательного типа с минеральной изоляцией и оболочкой из сплава 825 предназначены для использования во взрывоопасных областях для защиты от замерзания и поддержания технологической температуры трубопроводов, резервуаров и другого оборудования. Греющие кабели серии HAx удачно сочетают в себе механическую прочность, устойчивость к воздействию высоких температур и коррозионную стойкость, поэтому могут быть использованы в самых разных областях применения, в частности, когда требуется большая мощность обогрева и температура превышает предельные допустимые значения для греющих кабелей с полимерной изоляцией. Греющие кабели данной группы могут подвергаться воздействию температур до 700°С и имеют типовую мощность обогрева до 270 Вт/м. При необходимости использовать кабели в условиях более высоких температур или с более высокой мощностью обогрева, обратитесь за консультацией в представительство в Вашем регионе. Греющие кабели с минеральной изоляцией HAx представлены в одножильном и двухжильном исполнении и имеют широкий диапазон сопротивлений. Применение двухжильных греющих кабелей значительно сокращает затраты на систему обогрева и упрощает монтаж, в частности на трубопроводах небольшого диаметра и импульсных линиях. Греющие кабели RAYCHEM HAx выпускают в бухтах и в виде готовых систем, в которых концевые заделки и соединение греющего кабеля и холодного ввода выполнены с помощью пайки или лазерной сварки на заводе-изготовителе. В дополнение к кабелям предлагается полный набор компонентов для монтажа, соединения и сращивания.
Непрерывное воздействие
Обозначение изделия | Номинальное сопротивление (Ом/км при 20°C) | Внешний диаметр (мм) | Температурный коэффициент (x 10-3/K) | Макс. длина обмотки [м] | Ном. вес (кг/км) |
|---|---|---|---|---|---|
| HAF2M59K | 59000 | 4,4 | 0,09 | 387 | 73 |
| HAF2M36K | 36000 | 4,0 | 0,09 | 483 | 60 |
| HAF2M29.5K | 29,500 | 4,1 | 0,09 | 459 | 63 |
| HAF2M24.5K | 24,500 | 4,0 | 0,09 | 477 | 61 |
| HAA2M19.7K | 19,700 | 4,1 | 0,09 | 459 | 63 |
| HAA2M13.2K | 13,200 | 3,7 | 0,09 | 554 | 54 |
| HAA2M10.4K | 10,400 | 4,4 | 0,09 | 389 | 74 |
| HAA2M9000 | 9000 | 3,9 | 0,09 | 505 | 60 |
| HAA2M6600 | 6600 | 4,3 | 0,09 | 414 | 73 |
| HAA2M5600 | 5600 | 4,2 | 0,09 | 425 | 72 |
| HAB2M3750 | 3750 | 4,4 | 0,04 | 390 | 76 |
| HAB2M3000 | 3000 | 4,1 | 0,04 | 451 | 67 |
| HAB2M2300 | 2300 | 4,3 | 0,04 | 411 | 74 |
| HAQ2M1560 | 1560 | 4,5 | 0,5 | 376 | 78 |
| HAQ2M1240 | 1240 | 4,6 | 0,5 | 352 | 82 |
| HAQ2M965 | 965 | 4,5 | 0,5 | 368 | 79 |
| HAQ2M660 | 660 | 4,1 | 0,5 | 457 | 66 |
| HAQ2M495 | 495 | 4,3 | 0,5 | 420 | 73 |
| HAQ2M330 | 330 | 4,7 | 0,5 | 348 | 89 |
| HAP2M240 | 240 | 4,4 | 1,3 | 391 | 78 |
| HAP2M190 | 190 | 4,5 | 1,3 | 375 | 82 |
| HAP2M150 | 150 | 4,8 | 1,3 | 337 | 62 |
| HAC2M105 | 105 | 4,7 | 3,9 | 349 | 85 |

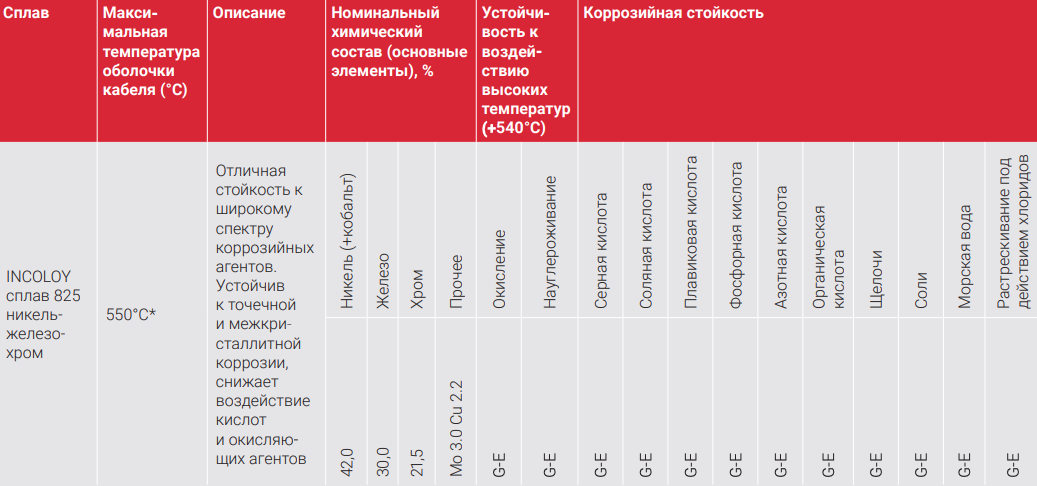

Холодные вводы для греющих кабелей HAx поставляются с внешней оболочкой из сплава 825. Поскольку холодный ввод не защищен изоляцией, он может подвергаться воздействию изменяющихся коррозионных сред. Оболочка из сплава 825 повышает предполагаемый срок службы кабеля, обеспечивая высокий уровень защиты от коррозии в различных условиях применения.
По умолчанию все холодные вводы поставляются с никелированными латунными кабельными вводами M25, предназначенными для использования со стандартными соединительными коробками RAYCHEM MI, оснащенными встроенной пластиной заземления. Возможна поставка других типов кабельных вводов. За дополнительной информацией обращайтесь в представительство. Длина кабеля, поставляемого на катушке, зависит от типа сопротивления и максимальной длины катушки, указанной в таблице выше. Система обогрева с минеральной изоляцией с заводскими соединениями ограничена максимальным весом 50 кг, однако для обеспечения удобной и безопасной работы на объекте настоятельно рекомендуется ограничивать вес 25-30 кг. Не все типы сопротивления являются стандартными, поэтому кабелей данных типов может не быть в наличии на складе. Свяжитесь с представительством для уточнения сроков поставки. Для обеспечения максимальной безопасности и защиты от возгорания необходимо применение УЗО (устройство защитного отключения при утечках тока на землю) на 30 мА.
Если по результатам расчета ток утечки на землю оказался выше этого значения, предпочтительно, чтобы уставка регулируемого УЗО была на 30 мА выше указанного производителем тока утечки греющего кабеля; в случае нерегулируемого УЗО следует использовать следующее фиксированное значение уставки. Максимальное значение уставки для регулируемого и нерегулируемого УЗО – 300 мА. Следует проверить все аспекты безопасности системы.
Обозначение холодного ввода | Материал оболочки | Номинальный ток (А | Кол-во жил | Конструкция* | Внешний диаметр кабеля (мм) | Номинальное сечение (мм²) | Размер кабельного ввода |
|---|---|---|---|---|---|---|---|
| S33A | Сплав 825 | 33 | 1 | B | 5,5 | 3,3 | M25 |
| S55A | Сплав 825 | 55 | 1 | B | 6,4 | 8,4 | M25 |
| S76A | Сплав 825 | 76 | 1 | B | 8,1 | 13,3 | M25 |
| S123A | Сплав 825 | 123 | 1 | B | 10,2 | 21,1 | M25 |
| LS28A | Сплав 825 | 28 | 2 | D или E | 8,1 | 2,1 | M25 |
| S28A | Сплав 825 | 28 | 2 | D или E | 9 | 2,1 | M25 |
| S41A | Сплав 825 | 41 | 2 | D или E | 10,2 | 5,3 | M25 |
| S57A | Сплав 825 | 57 | 2 | D или E | 12,6 | 8,4 | M25 |
| S77A | Сплав 825 | 77 | 2 | D или E | 13,8 | 13,3 | M25 |
