Саморегулируемые греющие кабели

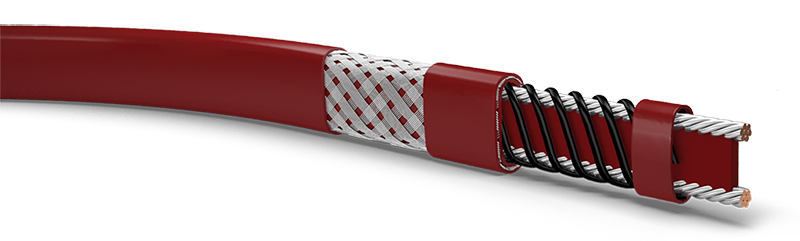

KTV5KTV2-CT

Жилы Токоведущие никелированные медные жилы 2,3мм2

Распорка

Саморегулируемые токопроводящие волокна

Электроизоляция стойкий к высоким температурам фторполимер

Оплетка из луженой меди (макс. сопротивление 0,007 Ом/м)

Наружная оболочка из стойкого к высоким температурам фторполимера

5KTV2-CT

Саморегулируемые греющие кабели для поддержания технологической температуры до 150°С объектов, подвергаемых пропарке. Греющие кабели KTV параллельного типа применяются для поддержания технологической температуры трубопроводов и емкостей. Могут также использоваться для защиты от замерзания трубопроводов большого диаметра, а также в системах со высокой температурой воздействия на греющий кабель.

Мощность при 10°C
150°C

Макс. поддерживаемая или рабочая температура (непрерывная работа)

250°C

Макс. допустимая температура (периодическая работа)

Скачать технический справочник модели
Области применения
Классификация зоны
Взрывоопасные, класс 1, класс 2 (газ), класс 21, класс 22 (пыль)
Нормальные
Тип обогреваемой поверхности
Углеродистая сталь
Нержавеющая сталь
Окрашенный или неокрашенный металл
Химическая стойкость
Органические и коррозионные среды
Технические характеристики
Напряжение питания
230 В переменного тока
Макс. поддерживаемая или рабочая температура (непрерывная работа)
150°C
Макс. допустимая температура (периодическая работа)
250°C
Максимальное суммарное время работы
не более 1000 ч
Температурный класс
Т2 согласно европейскому стандарту EN 60079-30-1 5.1.13 и международным стандартам.
Базируясь на системном подходе*: T3-T6 * Греющие кабели Raychem KTV сертифицированы для перечисленных классов температуры при использовании принципов стабилизированного расчета (при использовании подхода к классификации всей системы) или при использовании ограничителей температуры. Воспользуйтесь программой для расчета и проектирования цепей обогрева TraceCalc или свяжитесь с Tyco Thermal Controls.
Мин. температура для монтажа
–60°C
Минимальный радиус изгиба
при 20°C : 26 мм
при –60°C: 51 мм
Номинальная мощность
16 Вт/м при 10°C
Толщина кабеля
7,6 мм
Ширина кабеля
13,3 мм
Вес, г/м
250

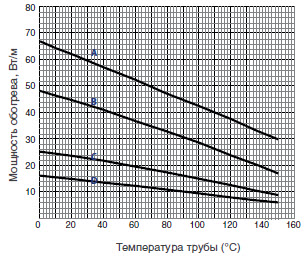

Оценка мощности обогрева

Номинальная мощность обогрева при напряжении 230В
на теплоизолированных стальных трубах

Оценка мощности обогрева
Максимальная длина цепи обогрева
автомата типа «С» в соответствием с EN 60898
Ток срабатывания защиты
Темп. включения
Макс. длина цепи
16 A–20°C
+10°C
130
145
25 A–20°C
+10°C
205
230
32 A–20°C
+10°C
230
230
40 A–20°C
+10°C
230
230

Приведенные выше цифры предназначены лишь для оценки длины цепей обогрева. Для точного расчета используйте разработанную Tyco Thermal Controls программу TraceCalc или обратитесь в представительство Tyco Thermal Controls. Для обеспечения максимальной безопасности и защиты от возгорания необходимо использовать УЗО (устройство защитного отключения при утечках тока на землю) на 30 мА. Если по результату проектирования получается более высокий ток утечки на землю, для устройств с регулируемым током срабатывания предпочтительный уровень тока срабатывания составляет на 30 мА выше характеристики греющего кабеля по утечке на землю, указанной производителем, или следующее доступное значение тока срабатывания для устройств с нерегулируемым током срабатывания, но максимум 300 мА. Все аспекты безопасности должны быть подтверждены.

разрешения
Греющие кабели KTV разрешены к применению во взрывоопасных зонах сертификатами PTB, Baseefa Ltd, Ростехнадзором России, Проматомнадзором Беларуси, МЧС Казахстана, Госгортехнадзором Украины.
PTB 09 ATEX 1117 X и Baseefa06ATEX0186X
II 2G Ex e II 226°C (T2) и II 2D Ex tD A21 IP66 T226°C
IECEx PTB 09.0058X и IECEx BAS 06.0046X
Ex II 2G Ex e II 226°C (T2) и Ex II 2 D Ex tD A21 IP66 T226°C
Греющие кабели KTV разрешены к применению на кораблях и передвижных морских платформах сертификатом DNV (сертификат № Е-8934)
