RAYCHEM TCONTROL-CONT-03 — электронный контроллер, обеспечивающий точное управление и централизованный контроль для одной цепи обогрева.
Компактный монтируемый на панель корпус контроллера оснащен двумя дисплеями для отображения текущей и уставочной температур. При задании настроек на дисплеях отображаются комментарии и визуальная помощь для облегчения процесса настройки.
Кроме того, настройку контроллера можно выполнять с помощью компьютера через простую в использовании программу для настройки RAYCHEM TCONTROL-CONT-03/CONFIG. Контроллеры TCONTROL-CONT-03 сконфигурированы на заводе для работы в режиме простого регулирования по температуре (On/Off) и могут использоваться в большинстве областей применения систем электрообогрева. Пользователем могут быть выбраны другие режимы регулирования.

Выпускается несколько моделей: с выходами для управления электромеханическими реле, бесконтактными реле, модули TCONTROL-CONT-03/MA с аналоговым выходом для управления другими типами исполнительных механизмов, таких как тиристоры. Состояние датчиков температуры, на основании данных которых осуществляется управление обогревом, непрерывно отслеживается на предмет возникновения неполадок. В случае короткого замыкания или обрыва в цепи датчика температуры срабатывает сигнализация. В случае отказа датчика температуры реле управления переключается в заданный пользователем безопасный режим, соответственно включая или выключая электрообогрев.

Заказать

Скачать технический справочник модели

Области применения

- Обычно применяется для точного управления температурой в одной цепи электрообогрева

- Нормальные зоны, внутри помещений (монтируется на панель)

Технические характеристики

СПЕЦИАЛЬНЫЕ ФУНКЦИИ

Включение контроллера с задержкой пуска после включения (для снижения пускового тока) Счетчик переключений реле для учета количества срабатываний и своевременной сигнализации критического количества переключений реле

ОБЩАЯ ИНФОРМАЦИЯ

Память

Энергонезависимая (EEPROM), при прекращении питания или длительном выключении данные не теряются

Дисплей

Два 7-сегментных ЖК-дисплея с индикаторами состояния (жёлтый / Зелёный)

Режимы регулирования

ON/OFF, P, PI, PD или PID с автоподстройкой (задается пользователем)

Точность измерения

3-проводной датчик Pt100 - ошибка ≤ 0,1%,
2-проводной датчик Pt100 - ошибка ≤ 0,4%
Термопары (вкл. холодный спай) - ошибка ≤ 0,25%
Входные напряжение и ток - ошибка ≤ 0,1%

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питания и энергопотребление

От 110 В перем. тока до 240 В перем. тока –15/+10%, 48-63 Гц и ~15 ВА

Электрические подключения

С помощью винтовых клемм на задней стороне модуля. Клеммы подходят для однопроводных жил сечением от 1 до 1,3 мм2 или многопроводных жил сечением 1 мм2 с кабельными наконечниками. Клеммники можно менять

Реле и выходы

3 реле управления (однополюс. на 1 напр., SPST) + 1 логич. выход

ПАРАМЕТРЫ ВХОДНЫХ ИНТЕРФЕЙСОВ (ДЛЯ ВСЕХ МОДЕЛЕЙ КОНТРОЛЛЕРОВ)

Входы датчиков температуры

RAYCHEM PT 100, PT 1000 с двух- и трехпроводными кабелями, датчики KTY11-6 Термопары типов: L, J, U, T, K, E, N, S

Входные электрические сигналы

0/4 .. 20 мA или 0/2 .. 10 В (Ri = 100 KОм)

Диапазон контролируемой темп.

–200...+2400°C в зависимости от типа используемого датчика температуры

ПАРАМЕТРЫ ВЫХОДНЫХ ИНТЕРФЕЙСОВ/РЕЛЕ (В ЗАВИСИМОСТИ ОТ МОДЕЛИ)

TCONTROL-CONT-03 TCONTROL-CONT-03/COM

Номинал реле управления и сигнализации: 3 A при 230 В перем. тока Нормативный срок службы: 350 000 переключений при номинальном токе или ~900 000 переключений при токе 1 A Логический выход 0 .. 12 В. Макс. сила тока 20 мА

TCONTROL-CONT-03/MA TCONTROL-CONT-03/COMA

Реле управления, аналоговый выход: 0/4 .. 20 мA, Rнагрузки ≥ 500 Ом Логический выход 0 .. 12 В. Макс. сила тока 20 мА Номинал реле управления и сигнализации: 3 A при 230 В перем. тока. Нормативный срок службы: 350 000 переключений при номинальном токе или ~900 000 переключений при токе 1 A

Коммуникационные интерфейсы (*)

RS-485, Modbus нас скорости 9600, 19200 или 38400 бод. Макс. число устройств в одной сети — 32 (*)

Сигнализация

2 независимо настраиваемых реле сигнализации. Модули TCONTROL-CONT-03 автоматически сигнализируют об обрыве или коротком замыкании в цепи датчика температуры. Кроме сигнализации неполадок в цепи датчика температуры можно задать до 8 различных температурных сигнализаций (более подробная информация приведена в инструкции по монтажу)

КОРПУС

Тип корпуса

Пластиковый корпус, соотв. IEC 61554 (АБС), подходит для монтажа в электрораспределительные панели

Степень защиты оболочки

Передняя панель IP65, задняя часть IP20 по DIN EN60529

Допустимая температура окр. среды

–5...+55°C

Макс. температура хранения

–40...+70°C

Относительная влажность

Макс. 90% без конденсации

Рабочее положение

Любое

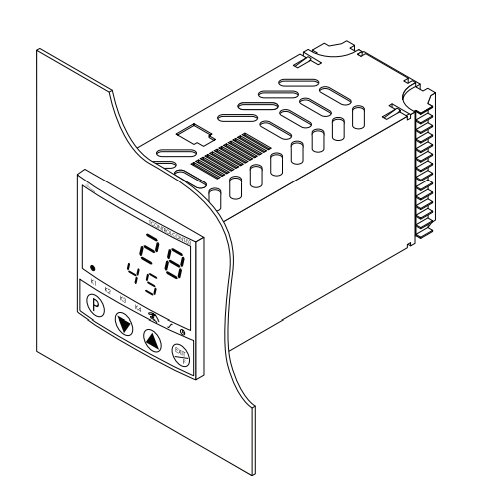

Схематичное изображение

Сертификация

Электробезопасность в соотв. с DIN EN 61010-1 защита от перенапряжений кат. III, степень загрязнения 2; электромагнитная защита в соотв. с DIN EN 61326, излучения до класса B, защита в соответствии с промышленными требованиями

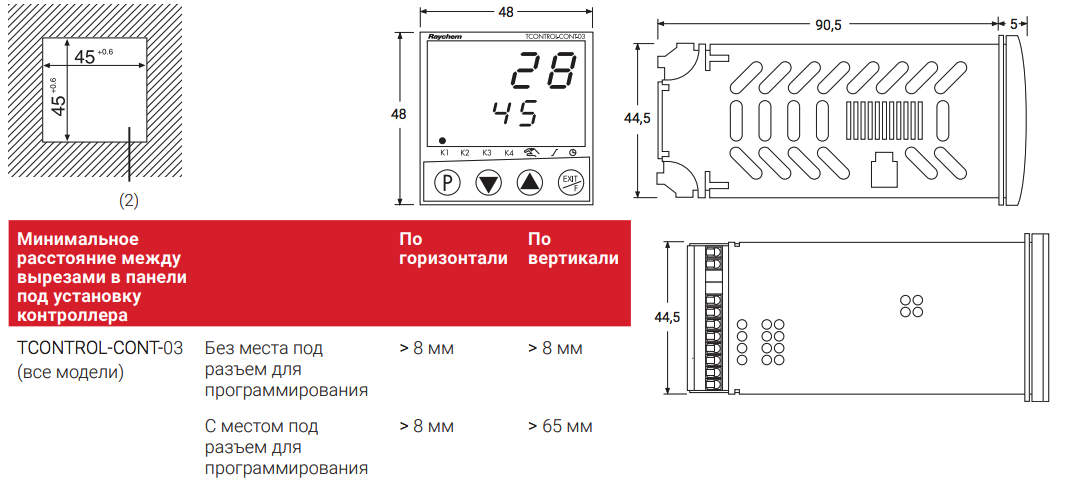

РАЗМЕРЫ (В ММ)

(1) Разъем под дополнительный интерфейс для программирования/настройки
(2) Вырез панели

Заказать TCONTROL-CONT-03
