Соединительные коробки JBS и JBM
ИнтегрированныеJBM-100-L-EP

Набор для подключения питания RAYCHEM JBM100 предназначен для подвода питания к нескольким (до трех) греющим кабелям RAYCHEM BTV, QTVR, XTV, KTV или VPL. Набор сертифицирован для применения во взрывоопасных зонах.

Набор JBM-100 выполняет функции соединительного набора и набора для прохода через теплоизоляцию. Прочная стойка защищает греющий кабель и обеспечивает проход кабеля через теплоизоляцию толщиной до 100 мм.

Конструкция изолирующей манжеты токопроводящих жил не требует применения фена горячего воздуха или горелки для ее монтажа (не требуется разрешение на производство огневых работ). Неотверждаемый герметик (не содержащий силикона)в изолирующей манжете обеспечивает простоту монтажа и упрощает обслуживание.

Пружинные клеммы обеспечивают быстроту монтажа и безопасную, надежную и не требующую обслуживания эксплуатацию. По сравнению с существующими системами использование этого блока позволяет существенно уменьшить время монтажа. Набор выпускается в трёх базовых комплектациях, учитывающих местные условия монтажа. В любой комплектации доступна также версия набора с индикационной лампой. В эту версию включены уникальный модуль подсветки с легко вставляющимся в клеммник сверхъярким светодиодом и специальная крышка соединительной коробки с линзой. Индикационная лампа показывает наличие питания в коробке

Области применения
Регион
Этот набор предназначен для стран Европы и используется с бронированными кабелями. Соед. коробка имеет два резьбовых ввода М25, пластину заземления и болт заземления
Технические характеристики
Применяется для греющих кабелей
BTV-CR, BTV-CT, QTVR-CT, XTV-CT, KTV-CT, VPL-CT
Степень защиты оболочки
IP66
Вводы
2 x M25
Допустимая температура окружающей среды
–55...+40°C
* При температуре окр. воздуха свыше +40°С применяются доп. условия для безопасной работы
Мин. температура монтажа
–55°C
Клеммы
Пружинные, 1 фазы, 1 нейтрали, 1 заземления
Макс. сечение жил
10 мм2 многопров., 10 мм2 однопров
Макс. рабочее напряжение
480 В перем. тока
При напряжении выше 254В применяются дополнительные условия для безопасной работы.
Макс. рабочий ток
40 A в цепи обогрева
Вес
2,5 кг
Материал конструкции
Корпус, крышка
Стойкий к электростатическим зарядам стеклонаполненный полимер, черного цвета
Винты крышки
Нерж. сталь
Прокладка крышки
Силоксановый каучук
Пластина заземления
Сталь, оцинкованная, голуб.
Опциональная светодиодная индикационная лампа
Цвет
Зелёный
Напряжение
100-254 В перем. тока
Потребляемая мощность
< 1 Вт
Комплектующие
Адаптер для труб малого диаметра
JBM-SPA, для труб диаметром ≤ 1" (DN 25) D55673-000 (пакет с 5 адаптерами)
Сальник силового кабеля
GL-55-M25 сальник сертифицированный для применения во взрывоопасных зонах для кабеля диаметром 8-15 мм (диапазон температур -55°С...+70°С)
GL-36-M25 сальник сертифицированный для применения во взрывоопасных зонах для кабеля диаметром 8-17.5 мм (диапазон температур -20°С...+70°С)
СХЕМАТИЧНОЕ ИЗОБРАЖЕНИЕ
СХЕМАТИЧНОЕ ИЗОБРАЖЕНИЕ
Взрывоопасные зоны
PTB 09 ATEX 1056U
II 2 G Ex eb mb IIC T* Gb
III 2 D Ex mb tb IIIC T* Db
IECEx PTB 09.0027U
Ex eb mb IIC T* Gb
Ex mb tb IIIC T* Db

Ex e II T*
Ex em II T*
(-L версия)
Сертифицированы DNV (сертификаты DNV-GL TAE00000TV и DNV-GL TAE00000TU)

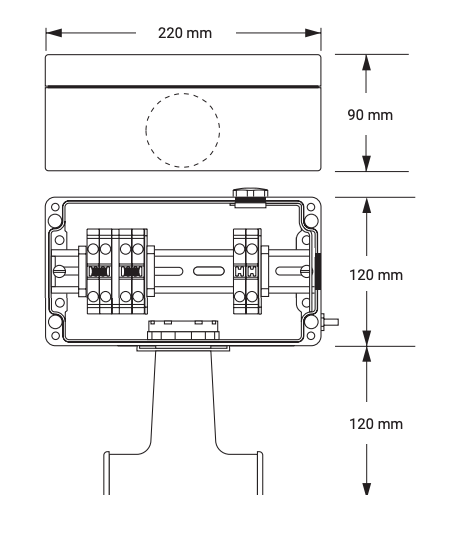

Номинальные размеры
Номинальные размеры
Комплектация
  • Соединительная коробка с клеммником, пластиной и зажимом заземления
    1
  • Светодиодный блок (для -L версии)
    1
  • Стойка
    1
  • Изолирующая манжета для жил
    3
  • Жёлто-зелёная изоляционная трубка
    3
  • Сальник М25 для силового кабеля диаметром 8-15 мм (-55°C / 70°C)
    1
  • Заглушки М25
    2
  • Герметик
    1
  • Ключ
    1
  • Узел разгрузки напряжений
    1
  • Заглушки для кабельных уплотнений
    2
Заказать JBM-100-L-EP

Чтобы заказать или узнать подробнее о JBM-100-L-EP заполните форму
