Соединительные коробки JB-EX
МногофункциональныеJB-EX-21/35МM2

Соединительная коробка для использования в промышленных условиях во взрывоопасных зонах с греющими кабелями с полимерной и минеральной изоляцией, когда требуется большой размер клемм. Данная коробка может использоваться для соединения силовых кабелей, греющих кабелей и холодных вводов. В зависимости от конфигурации системы, коробка может вмещать несколько греющих кабелей / холодных вводов и силовой кабель. Соединительные наборы M20 заказываются отдельно в зависимости от типа используемого греющего кабеля. Соединение кабелей выполняется с помощью монтируемых на DIN-рейку винтовых клемм Weidmuller, обеспечивающих безопасную, надежную и не требующую обслуживания эксплуатацию. Коробка может монтироваться на стену с помощью четырех монтажных отверстий в основании коробки.

Технические характеристики
Назначение
Коробка для подвода питания, концевая коробка, коробка для сращивания греющих кабелей последовательного типа (с полимерной и минеральной изоляцией) при использовании подсоединительных наборов M20. Распределительная коробка для силовых кабелей
Вводы
6 x M20
1 x M40
Материал конструкции
Коробка и крышка
Стойкий к электростатическим зарядам стеклонаполненный полимер, черного цвета
Прокладка крышки
Силоксановый каучук
Винты крышки
Нерж. сталь (невыпадающие)
Пластина заземления
Сталь, оцинкованная, голуб.
Степень защиты оболочки
IP66
Допустимая температура окружающей среды
–55...+55°C
Клеммы
Количество и тип
3 шт., винтовые клеммы WDU35,
2 шт., клеммы заземления WPE10 для заземляющих вводов греющего кабеля
1 шт., клемма заземления WPE35 для силового кабеля
Распределительная коробка может вместить до 6 клемм фаза/нейтраль
(максимальное общее количество клемм — 10)
Маркировка
1, 2, 3, 3 x PE
Мин. сечение жил
2,5 мм2 многопров. или однопров.
Макс. сечение жил
35 мм2 многопров. или 16 мм2 однопров.
Макс. напряжение питания
690 В перем. тока
Макс. сила тока
100 A
КОМПЛЕКТУЮЩИЕ (ЗАКАЗЫВАЮТСЯ ОТДЕЛЬНО)
Сальники для силовых кабелей
GL-51-M40 — сальник для взрывоопасных зон для кабелей ∅ 19-28 мм, до -55°C GL-45-M32 — сальник для взрывоопасных зон для кабелей ∅ 14-21 мм, до -55°C
Адаптер для кабельных вводов
REDUCER-M40/32-EEXE, сертифицированный для взрывоопасных зон переходник с M40 (внешняя резьба) на M32 (внутренняя резьба)
Клеммы
Клеммы фаза/нейтраль для кабелей сеч. 35 мм2 - HWA-WDM-PHASE-35
Клемма заземления для кабелей сечением 10 мм2 - HWA-WDM-EARTH-10
Клемма заземления для кабелей сечением 35 мм2 - HWA-WDM-EARTH-35
Боковая пластина - HWA-WDM-PLATE
Клеммная перемычка (на 2 клеммы) - HWA-WDM-JUMPER-35-2
Клеммная перемычка (на 3 клеммы) - HWA-WDM-JUMPER-35-3
Набор для холодных вводов с полимерной изоляцией
С20-PI-PA-KIT имеет сальник сертифицированный для применения во взрывоопасных зонах, полиамид, макс. -40°С
С20-PI-M0-KIT имеет сальник сертифицированный для применения во взрывоопасных зонах, никелированная латунь, макс. -55°С
(используется с коробками со встроенной пластиной заземления или болтом заземления)
Набор для уплотнения прохода через теплоизоляцию
IEK-20-PI

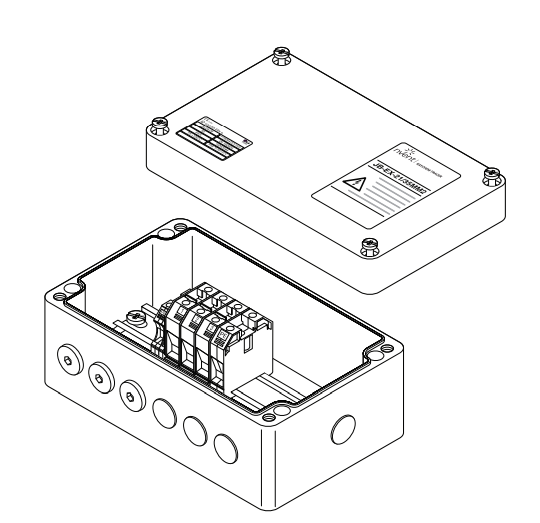

СХЕМАТИЧНОЕ ИЗОБРАЖЕНИЕ
СХЕМАТИЧНОЕ ИЗОБРАЖЕНИЕ
Сертификация
PTB 00 ATEX 1002 -II 2G Ex edm ia [ia] IIC T6, T5 и T4 II 2D Ex tD A21 IP66 T85°C, T100°C и T135°C
IECEx PTB 08.0004 - Ex e ia II, IIC T6, T5, T4 Ex tD A21 IP66 T 85°C, T 100°C, T 135°C

TC RU C-BE.ИМ43.В.01854 1Ex d e mb ia (ia) IIC T6...T4 Gb Ex tb IIIC T85°...T135° Db Темп. окр. среды -55°...+55° IP66 ООО "ТехИмпорт" Сделано в Индии

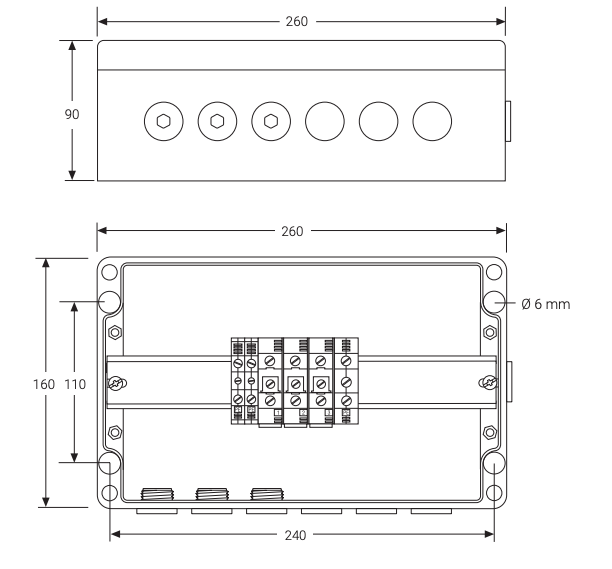

Номинальные размеры
Номинальные размеры
Комплектация
  • 1 соединительная коробка с винтовыми клеммами на DIN-рейке
  • 3 заглушки M20
    3 заглушки для защиты от дождя M20 (временные)
    1 заглушка M40
Заказать JB-EX-21/35МM2

Чтобы заказать или узнать подробнее о JB-EX-21/35МM2 заполните форму
