Назначение

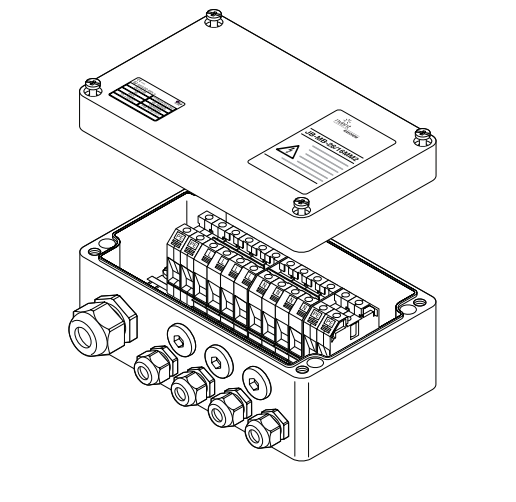

Распределительная коробка
Коробка и крышка
Стеклонаполненный полиэстер
Прокладка крышки
Силоксановый каучук
Винты крышки
Нержавеющая сталь (невыпадающие)
Степень защиты оболочки
IP66
Допустимая температура окружающей среды
–55...+55°C
Количество и тип
12 шт., винтовые клеммы Weidmuller,
соединённые по 3,
8 x WDU16, 4 x WPE16,
Макс. 10 клемм фаза/нейтраль с полной
нагрузкой; макс. 15 клемм всего
Мин. сечение жил
1,5 мм2
многопров. или однопров.
Макс. сечение жил
25 мм2
многопров. или 16 мм2
однопров.
Макс. напряжение питания
690 В перем. тока
КОМПЛЕКТУЮЩИЕ (ЗАКАЗЫВАЮТСЯ ОТДЕЛЬНО)
Опорный кронштейн
Неприменимо (монтируется на стену)
Кабельный сальник M25 для силовых кабелей
GL-36-M25 (в комплекте 4 шт.)
Номер по каталогу: 774424-000
Кабельный сальник M32
GL-45-M32 (в комплекте)
Номер по каталогу: 1244-000847
Заглушки М25
Заглушки М25 HWA-PLUG-M25-PLASTIC
(в комплекте 3 шт.)
Номер по каталогу: 434994-000
Клеммы фаза/нейтраль 16 мм2
HWA-WDM-PHASE-16
(в комплекте 6 шт.)
Номер по каталогу: 1244-006992
Клемма для заземления 16 мм2
HWA-WDM-EARTH-16
(в комплекте 3 шт.)
Номер по каталогу: 1244-006993
Клеммная перемычка для соединения 2 клемм
HWA-WDM-JUMPER-16-2
Номер по каталогу: 1244-006997
Клеммная перемычка для соединения 3 клемм
HWA-WDM-JUMPER-16-3
Номер по каталогу: 1244-006998
Клеммная перемычка для соединения 4 клемм
HWA-WDM-JUMPER-16-4
Номер по каталогу: 1244-006999
Боковая пластина
HWA-WDM-PLATE
Номер по каталогу: 124-007004
