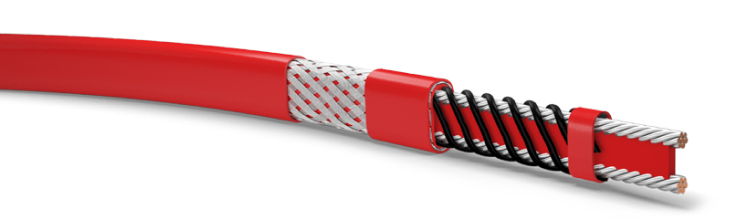

Токоведущие никелированные медные жилы сечением 2.3мм2
Распорка
Саморегулируемые токопроводящие волокна
Электроизоляция из стойкого к высоким температурам фторполимера
Оплетка из луженой меди (макс. сопротивление 0,010 Ом/м)
Наружная оплётка из стойкого к высоким температурам фторполимера
Саморегулируемый греющий кабель для поддержания технологической температуры до 121°С объектов, подвергаемых пропарке. Греющие кабели RAYCHEM XTV параллельного типа применяются для поддержания технологической температуры трубопроводов и ёмкостей. Могут также использоваться для защиты от замерзания трубопроводов большого диаметра, а также в системах со средней температурой воздействия на греющий кабель.
Макс. поддерживаемая или рабочая температура (непрерывная работа)
Макс. допустимая температура (периодическая работа)
Номинальная мощность обогрева при напряжении 230В
на теплоизолированных стальных трубах
Ток срабатывания защиты | Темп. включения | Макс. длина цепи |
|---|---|---|
| 16 A | –20°C +10°C | 90 105 |
| 25 A | –20°C +10°C | 145 165 |
| 32 A | –20°C +10°C | 175 175 |
| 40 A | –20°C +10°C | 175 175 |
Приведенные выше цифры предназначены лишь для оценки длины цепей обогрева. Для точного расчета используйте разработанную nVent программу TraceCalc или обратитесь в представительство nVent. Для обеспечения максимальной безопасности и защиты от возгорания необходимо использовать УЗО (устройство защитного отключения при утечках тока на землю) на 30 мА. Если по результату проектирования получается более высокий ток утечки на землю, для устройств с регулируемым током срабатывания предпочтительный уровень тока срабатывания составляет на 30 мА выше характеристики греющего кабеля по утечке на землю, указанной производителем, или следующее доступное значение тока срабатывания для устройств с нерегулируемым током срабатывания, но максимум 300 мА. Все аспекты безопасности должны быть подтверждены.
