 Для одножильных кабелей с броней и экраном, с пластмассовой изоляцией, 3 кВ
Муфты концевые НГ для одножильных кабелей с броней и экраном, с пластмассовой изоляцией, 3 кВПКВНтмОнг-3-625

Концевая муфта внутренней и наружной установки, не распространяющая горение, на основе термоусаживаемых изделий, предназначена
для оконцевания одножильногой, экранированного, бронированного металлическими лентами кабеля с пластмассовой изоляцией, на пос-
тоянное и переменное напряжение до 3 кВ, не распространяющего горение и огнестойкого, для стационарной прокладки в тяговых электро-
сетях метрополитена и наземного электротранспорта, а также для общепромышленного применения.
Климатическое исполнение В по ГОСТ 15150-69, категория размещения – 2, 3, 4, 5
Технические характеристики
Технологические особенности:
Кабель с установленным на него наконечником изолируется термо- усаживаемой трубкой из полимерной композиции, не содержащей галогенов, с пониженным дымо- газовыделением. Наконечник герметизируется эластомерным герметиком не рас- пространяющим горение. В конструкции используется не паяное соединение узлов заземления и экрана. Муфта комплектуется наконечниками НО с контактными винтами со срывающимися при затягивании головками, которые применяются, как с медными, так и с алюминиевыми жилами кабелей.
Типы кабеля с которым применяются
АВБбШнг-3, АВБВнг-LS-3, ВБВнг-LS-3, или их аналоги
Сечение токопроводящей жилы кабеля, кв. мм
625, 630
Размер муфты, L - длина, мм
460,0
Размер / объем упаковки муфт L*B*H, мм / куб.м
580*130*110 / 0,008

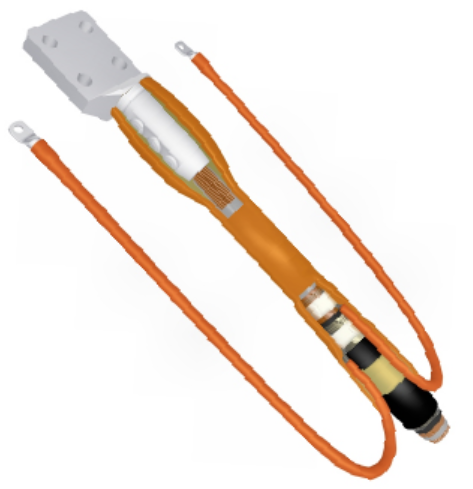

Схематичное изображение
Схематичное изображение
