Для одножильных бронированных кабелей с бумажной изоляцией, 1 кВ
Муфты соединительные для одножильных бронированных кабелей с бумажной изоляцией, 1 кВСттО-800

Соединительная муфта на основе термоусаживаемых изделий предназначена для соединения одножильных, бронированных металли-
ческими лентами кабелей с бумажной изоляцией, на постоянное и переменное напряжение до 1 кВ для стационарной прокладки в тяго-
вых сетях электротранспорта, а также для общепромышленного применения.
Климатическое исполнение УХЛ по ГОСТ 15150-69, категория размещения – 5, а также для прокладки в земле.
Технические характеристики
Технологические особенности:
Жилы кабелей соединяются гильзой, которая изолируется термо- усаживаемой трубкой. Для герметизации масла используется термоусаживаемая трубка вос- становления оболочки и клей-расплав. В конструкции используется паяное соединение узлов заземления. Защитный кожух - термоусаживаемая труба. Муфта комплектуется гильзами ГО с контактными винтами со срывающимися при затягивании головками, которые применяются, как с медными, так и с алюминиевыми жилами кабелей.
Типы кабеля с которым применяются
ААГУ-1, ААШвУ-1, ААШпУ-1, ААШпсУ-1, ААБлУ-1, ААБлГУ-1, ААБ2лУ-1, ААБ2лШвУ-1, АСБУ-1, АСБлУ-1, СБлУ-1, АСБ2лУ-1, СБ2лУ-1, АСБнУ-1, СБнУ-1, АСБлнУ-1, СБлнУ-1, АСБГУ-1, СБГУ-1; АВБВ-1, АПвБВ-1, АПвВГ-1, ВБВ-1, ПвБВ-1, ПвВГ-1 или их аналоги
Сечение токопроводящей жилы кабеля, кв. мм
800
Размер муфты, L - длина, мм
1000,0 / 90,0
Размер / объем упаковки муфт L*B*H, мм / куб.м
1000*200*145 / 0,03

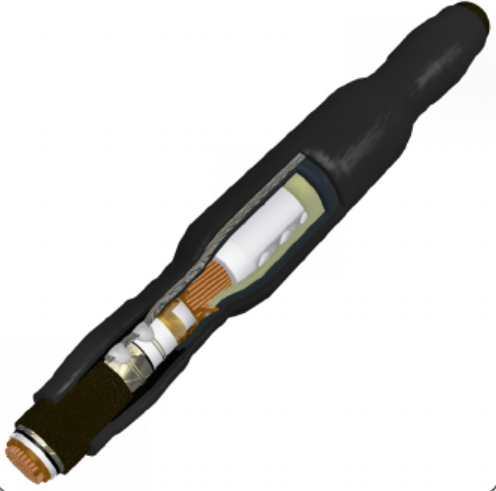

Схематичное изображение
Схематичное изображение
