Назначение:
Концевая муфта внутренней и наружной установки на основе термоусаживаемых изделий предназначена для оконцевания четырех- и пятижильных кабелей с пластмассовой изоляцией (ПВХ и полиэтилен) и кабелей с изоляцией из сшитого полиэтилена, с броней и без брони на переменное напряжение до 1 кВ включительно, частоты 50 Гц.
Применение:
Применяется для кабелей типа:
- АВБбШв-1, АВВГ-1, АВВГз-1, ВБбШв-1, ВВГ-1, ВВГз-1;
- АПвБбШв-1, АПвБбШп-1, АПвВГ-1, ПвБбШв-1, ПвБбШп-1, ПвВГ-1.
Особенности комплектации:
Муфты комплектуются механическими оконцевателями со срывающимися головками при затяжке, предусмотренными для монтажа, как на алюминиевую, так и на медную жилы (В).
По желанию заказчика муфта может комплектоваться оконцевателями под опрессовку (О).
Для кабелей с алюминиевой оболочкой и броней, муфты комплектуются заземляющим проводом, закрепленным на оболочке и броне роликовыми пружинами.
Упаковка:
Муфта поставляется в картонной коробке. Геометрические размеры коробки 130х1000х140 мм .
Максимальный вес муфты (5ПКВНтпБ-В(О)-150/240) около 2,7 кг .

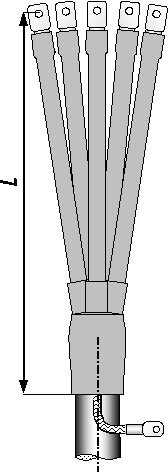

Обозначение | Сечение жилы, мм2 | L, мм |
|---|---|---|
| 4,5ПКВНтп(Б)-В- 35/ 50-в | 35-50 | 470 ≤ L ≥ 1190 |
| 4,5ПКВНтп(Б)-В- 70/120-в | 70-120 | 470 ≤ L ≥ 1190 |
| 4,5ПКВНтп(Б)-В-150/240-в | 150-240 | 470 ≤ L ≥ 1190 |
| 4,5ПКВНтп(Б)-1-О | 16, 25, 35, 50, 70, 95, 120, 150, 185, 240 (отдельно на каждое сечение кабеля) | 470 ≤ L ≥ 1190 |
