Концевые муфты для кабелей с бумажной и пластмассовой изоляцией на напряжение до 1 кВ

15
Концевые муфтыКонцевые муфты для кабелей с бумажной и пластмассовой изоляцией на напряжение до 1 кВ

Здесь представлены концевые муфты для 3-х, 4-х и 5-и жильных кабелей с пластмассовой изоляцией с броней или без брони и для 3-х и 4-х жильных кабелей с пропитанной бумажной изоляцией, включая кабели с 4-ой жилой меньшего сечения, например, для кабелей с пластмассовой изоляцией: ВВГ, АВВБ, ВВбШв, АПвВБбШв, NAYBY, N(A)YY, N2XY, AXMK, AMCMK, MCMK, и для кабелей с бумажной изоляцией: АСБ, ААБл, ААШв, СБ, АСБУ, ААБлУ, N(A)KBA, N(A)KLEY.

Концевые муфты для кабелей с бумажной и пластмассовой изоляцией на напряжение до 1 кВ
Заказать
Технические характеристики
Конструкция для кабелей с пластмассовой изоляцией
Корешок кабеля герметизируется с помощью термоусаживаемой перчатки, на внутренней поверхности которой нанесен термоплавкий клей. Область наконечника и конца изоляции жил герметизируется с помощью термоусаживаемой манжеты с клеем. Для одножильных кабелей требуются только манжеты с клеем для герметизации наконечников. Все материалы обладают стойкостью к ультрафиолетовому излучению солнца и погодным условиям. Непаянная система заземления, состоящая из роликовой пружины и провода заземления, включается в комплект для кабелей с броней. В случае необходимости защиты изоляции жил от ультрафиолетового воздействия на жилы устанавливают дополнительные термоусаживаемые изоляционные трубки CGPT, которые заказываются отдельно. Все концевые муфты могут быть заказаны как в комплекте, так и отдельными компонентами. Комплект с модификацией L12 включает болтовые наконечники с отверстием под болт M12 и, соответственно, модификация L16 под болт М16. L1, L2, L3 – см. таблицу на стр. 33
Конструкция для кабелей с бумажной изоляцией
На разделанные жилы кабеля устанавливаются термоусаживаемые трубки. Все материалы обладают стойкостью к ультрафиолетовому излучению солнца и погодным условиям. Длина жил определяется по месту монтажа. Термоусаживаемая перчатка и трубки защищают корешок кабеля от проникновения влаги и течи масла. В комплект входит непаянная система заземления, состоящая из роликовой пружины, провода заземления, медной сетки и изоляционной трубки. В комплект также входят дополнительные материалы для разделки кабеля. Комплект с модификацией L12 включает болтовые наконечники с отверстием под болт M12 и, соответственно, модификация L16 под болт М16.
Для 3-жильных кабелей
Концевые муфты дополнительно включают непаянную систему для присоединения нейтрали к алюминиевой оболочке. Система состоит из винтовых хомутов из нержавеющей стали, провода нейтрали/заземления и болтового наконечника.

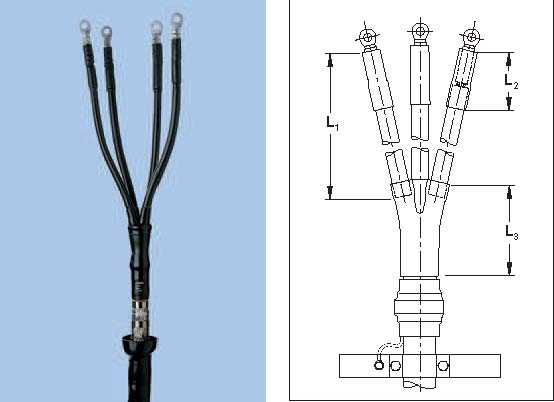

СХЕМАТИЧНОЕ ИЗОБРАЖЕНИЕ
СХЕМАТИЧНОЕ ИЗОБРАЖЕНИЕ

Примечание: Для 3-х жильного кабеля с концентрической нейтралью проволоки экрана герметизируются мастичной лентой S1052 (на одну концевую муфту необходимо примерно 50 мм этой ленты) и затем изолируются трубкой MWTM.Лента S1052 и трубка MWTM заказываются отдельно.


* Муфты сечением 10–35 мм? заказываются без наконечников.
Муфты сечением 10–35 мм? комплектуются 4-х палой перчаткой; все остальные комплектуются 5-и палой перчаткой.
Для заказа муфт без наконечников убрать из обозначения -L12.

Для одножильных кабелей требуется только манжета с клеем.

Примечание: Все муфты для 3-х жильного кабеля включают материалы для заземления оболочки. Для заказа муфт без наконечников убрать из обозначения -L12.
* Длина жил L1 определяется по месту монтажа, но не менее 100 мм. Сумма длин L1 не превысит 4-х кратной длины L1 данной таблицы.
Примечание: Концевые муфты и компоненты для других типов кабелей могут быть заказаны по запросу. Все концевые муфты могут заказываться с модификацией -L12, или -L16 по запросу.






Таблицы выбора для кабеля с пластмассовой изоляцией на напряжение до 1 кВ
Концевые муфты для 3-х, 4-х и 5-ти жильного кабеля с пластмассовой изоляцией
Сечение жилы (мм)2Обозначение для заказа для кабелей (без брони)Обозначение для заказа для кабелей (с лент. броней))Размеры L3 (мм)Размеры L2 (мм)
Комплекты с болтовыми наконечниками 50–150EPKT-0031-L12EPKT-0031-L12-CEE01
25– 70EPKT-0047-L12 EPKT-0047-L12-CEE01
120–240EPKT-0063-L12EPKT-0063-L12-CEE01
10– 35 POLT-01/5X 10- 35*POLT-01/5X 10- 35-CEE01*9550
35– 70 POLT-01/5X 35- 70-L12POLT-01/5X 35- 70-L12-CEE01165100
70–120 POLT-01/5X 70-120-L12POLT-01/5X 70-120-L12-CEE01215100
150–240 POLT-01/5X150-240-L12POLT-01/5X150-240-L12-CEE01220150
Комплекты без наконечников
4– 35EPKT-0015 EPKT-0015-CEE019550
25– 70EPKT-0031EPKT-0031-CEE01165100
70–150EPKT-0047EPKT-0047-CEE01215100
150–400EPKT-0063EPKT-0063-CEE01220150
Таблицы выбора для кабеля с бумажной изоляцией на напряжение до 1 кВ
Комплекты концевых муфт для 3-х и 4-х жильных кабелей с бумажной изоляцией, включая болтовые наконечники
Сечение жилы (мм)2Обозначение для заказа длина жил L1 (мм)2
750 x 4 = 3000		Обозначение для заказа длина жил L1 (мм)2
1000 x 4 = 4000		Размеры (мм)
3-х жильные кабели
25– 70GUST-01/3x 25- 70/ 750-L12GUST-01/3x 25- 70/1000-L12165/80
70–120GUST-01/3x 70-120/ 750-L12GUST-01/3x 70-120/1000-L12215/100
120–240GUST-01/3x120-240/ 750-L12GUST-01/3x120-240/1000-L12220/150
4-x жильные кабели
25– 70GUST-01/4x 25- 70/ 750-L12GUST-01/4x 25- 70/1000-L12165/80
70–120GUST-01/4x 70-150/ 750-L12 GUST-01/4x 70-150/1000-L12215/100
120–240GUST-01/4x120-240/ 750-L12 GUST-01/4x120-240/1000-L12220/150
Заказать Концевые муфты для кабелей с бумажной и пластмассовой изоляцией на напряжение до 1 кВ

Чтобы заказать или узнать подробнее о Концевые муфты для кабелей с бумажной и пластмассовой изоляцией на напряжение до 1 кВ заполните форму
