Соединительные муфтыСоединительные муфты для кабелей с пластмассовой изоляцией

Здесь представлены соединительные муфты для 3-, 3% -, 4- и 5- жильных кабелей с пластмассовой изоляцией, с броней или без брони.

Например: ВВГ АВВБ, ВВбШв, АПвВБбШв, NYM, N(A)YY NAYBY N2XY AXMK, AMCMK, MCCMK, N2XH, N2XCH, NHXH, NHXCH.

Технические характеристики
Конструкция Для кабелей без брони
Соединительная муфта состоит из четырех или пяти внутренних и одной внешней термоусаживаемых изоляционных трубок. Соединители изолируются и герметизируются толстостенными трубками, на внутреннюю поверхность которых нанесен термоп лавкий клей. Аналогичная трубка большего диаметра обеспечивает внешнюю защиту и герметизацию. Все муфты позволяют перекрещивать жилы при фазировке. Для муфт, поставляемых без соединителей, размеры используемых гильз под опрессовку или механических болтовых соединителей не должны превышать размеров, указанных в таблице.
Для кабелей со стальной ленточной броней
Соединительная муфта состоит из четырех или пяти внутренних и одной внешней термоусаживаемых изоляционных трубок, а также луженой медной сетки и роликовых пружин. Соединители изолируются и гермети зируются толстостенными трубками, на внутреннюю поверхность которых нанесен термоплавкий клей. Луженая медная сетка оборачивается вокруг места соединения, служит механической защитой и с помощью роликовых пружин электрически соединяет броню кабелей. Термоусаживаемая трубка большего диаметра обеспечивает внешнюю защиту и герметиза цию. Все муфты позволяют перекре щивать жилы при фазировке. Для муфт, поставляемых без соедини телей, размеры используемых гильз под опрессовку или механических болтовых соединителей не должны превышать размеров, указанных в таблице.

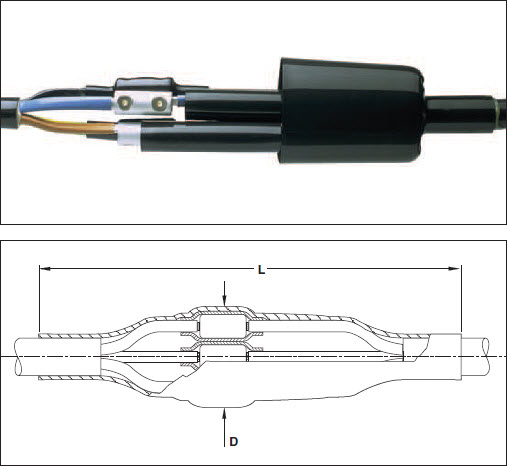

СХЕМАТИЧНОЕ ИЗОБРАЖЕНИЕ
СХЕМАТИЧНОЕ ИЗОБРАЖЕНИЕ
Соединительные муфты с механическими соединителями для 4х и 5-ти -жильных кабелей с пластмассовой изоляцией
Номинальное напряжение (Uo/U (кВ))
Сечение жилы(мм)2
Обозначение для заказа для кабелей (без брони)
Обозначение для заказа для кабелей (с броней)
Размеры L (мм)
Размеры D (мм)
4-жильный кабель с пластмассовой изоляцией - 0,6/1 1,5– 6 POLJ-01/4X 1-623025
4– 16 POLJ-01/4X 4- 16POLJ-01/4X 4- 16-T30035
10– 35 POLJ-01/4X 10- 35POLJ-01/4X 10- 35-T45050
25– 70 POLJ-01/4X 25- 70POLJ-01/4X 25- 70-T60070
70–120 POLJ-01/4X 70-120POLJ-01/4X 70-120-T65080
150–240 POLJ-01/4X150-240POLJ-01/4X150-240-T800110
300 POLJ-01/4X300POLJ-01/4X300-T850120
5-жильный кабель с пластмассовой изоляцией - 0,6/1 1,5– 6 POLJ-01/5X 1-623025
4– 16 POLJ-01/5X 4- 16POLJ-01/5X 4- 16-T30035
10– 35 POLJ-01/5X 10- 35POLJ-01/5X 10- 35-T45050
25– 70 POLJ-01/5X 25- 70POLJ-01/5X 25- 70-T60070
70–120 POLJ-01/5X 70-120POLJ-01/5X 70-120-T65080
150–240 POLJ-01/5X150-240POLJ-01/5X150-240-T800110
300 POLJ-01/5X300POLJ-01/5X300-T850120

Примечание: Муфты разработаны только для тех соединителей, которые включены в набор. Другие соединители не могут быть использованы. Муфты для кабелей с проволочной броней могут быть заказаны по запросу.
