Наборы для оконцевания и концевые заделки E-06, E-19, E-20, E-40, E-50, E-100, E-100-L-E, E-150, E-02-AL
Наборы для оконцеванияE-06

Эти сертифицированые для применения во взрывоопасных зонах термоусаживаемые наборы предназначены для оконцевания под теплоизоляцией саморегулируемых греющих кабелей RAYCHEM.

Набор Е-06 предназначен для греющих кабелей RAYCHEM BTV и QTVR, Е-19 — для кабелей RAYCHEM XTV и KTV, RAYCHEM E-50 — для кабелей RAYCHEM VPL.

В концевых заделках RAYCHEM E-06 и E-19 применяются простые в работе термоусаживаемые трубки с термоплавким клеем. В E-50 используется высокотемпературная трубка с внутренней поверхностью из плавкого пластика. Все они при нагревании образуют полугибкую влагонепроницаемую оболочку. Благодаря малым габаритам, смонтированная заделка может крепиться непосредственно на трубе.

Для оконцевания каждого греющего кабеля требуется один набор.

Области применения
Концевая заделка для саморегулируемых греющих кабелей BTV и QTVR
Технические характеристики
Макс. допустимая температура
175°C
Электрическая прочность
2,2 МВ/м
Объемное удельное сопротивление
10 Ом см
Размеры после монтажа
Длина около 120 мм
МОНТАЖ
Темп. нагрева термоусаж.трубок
175°C
Газовая горелка или равноценное устройство
Фен горячего воздуха мощностью > 1460 Вт
Вес
0,03 кг

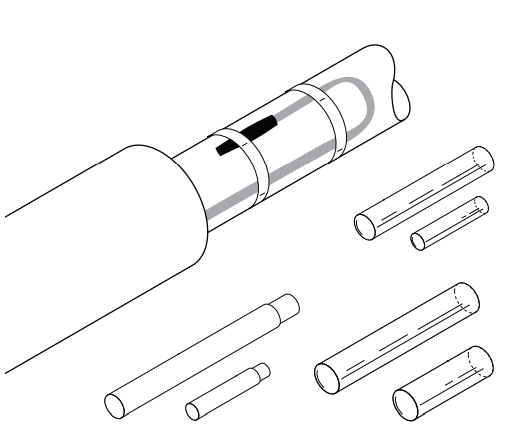

СХЕМАТИЧНОЕ ИЗОБРАЖЕНИЕ

Термоусаживаемые наборы для оконцевания под теплоизоляцией

СХЕМАТИЧНОЕ ИЗОБРАЖЕНИЕ
Сертификация
II 2 GD Ex e II Ex tD A21 IP66 Темп. класс определяется проектом и типом гр. кабеля, используемого с концевой заделкой. ATEX сертификация Baseefa и PTB Сертифицированы DNV (сертификаты DNV-GL TAE00000TU (E-06) и DNV-GL TAE00000TV (E-19))   ТС RU C-BE.МЮ62.В.00054/18 ООО "ПРОММАШ ТЕСТ"
Комплектация
  • Термоусаживаемые трубки с термоплавким клеем Инструкция по монтажу
