Наборы для оконцеванияE-40

Эти сертифицированые соглано новому дополненному стандарту EN 60079-30-1:2017 для применения во взрывоопасных зонах термоусаживаемые наборы предназначены для оконцевания под теплоизоляцией саморегулируемых греющих кабелей RAYCHEM.

Набор Е-20 предназначен для греющих кабелей RAYCHEM BTV-CR. BTV-CT и QTVR, Е-40 — для кабелей RAYCHEM XTV, KTV и VPL.

В концевых заделках RAYCHEM E-20 применяются простые в работе термоусаживаемые трубки с термоплавким клеем. В E-40 используется высокотемпературная трубка с внутренней поверхностью из плавкого пластика. Все они при нагревании образуют полугибкую влагонепроницаемую оболочку. Благодаря малым габаритам, смонтированная заделка может крепиться непосредственно на трубе.

Для оконцевания каждого греющего кабеля требуется один набор.

Концевые заделки E-20 и E-40 выпустили на замену E-06 и E-19 согласно современным техническим стандартам, меньшее количество комплектов охватывают всю линейку выпускаемых кабелей с улучшенными техническими характеристиками.

Области применения
Концевая заделка для саморегулируемых греющих кабелей XTV, KTV и VPL
Технические характеристики
Макс. допустимая температура
260°C
Электрическая прочность
2,2 МВ/м
Объемное удельное сопротивление
10 Ом см
Размеры после монтажа
Длина около 120 мм
Диаметр прибл. 20 мм
Минимальная темп. окр. среды
-60°C
МОНТАЖ
Темп. нагрева термоусаж.трубок
260°C
Газовая горелка или равноценное устройство
Фен горячего воздуха мощностью > 3000 Вт* *Для монтажа набора необходим фен горячего воздуха высокой мощности и опытный монтажник
Мин. температура монтажа
-60°C

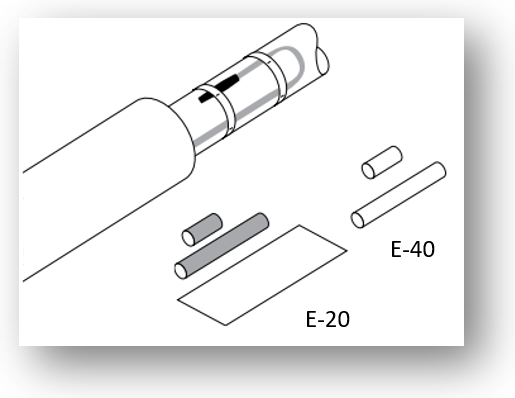

СХЕМАТИЧНОЕ ИЗОБРАЖЕНИЕ

Термоусаживаемые наборы для оконцевания под теплоизоляцией

СХЕМАТИЧНОЕ ИЗОБРАЖЕНИЕ
Сертификация
E-20 и E-40 сертифицированы как встроенные компоненты в соответствии с IEC IEEE 60079-30-1, C22.2 № 60079-30-1 и UL 60079-30-1 для зоны 1, зоны 21 и категории 2.
Комплектация
  • Термоусаживаемые трубки с термоплавким клеем
    Инструкция по монтажу
