Наборы для соединения/сращивания/разветвления CS-150, CS-20, S-19, S-21. S-69, S-150, CSE-05-DR, T-100
Наборы для сращиванияS-150

Набор RAYCHEM S-150 — компактная муфта для сращивания греющих кабелей. Этот универсальный набор предназначен для использования со всеми типами греющих кабелей RAYCHEM BTV, QTVR, XTV, KTV. Может применяться при температурах от –50°С до +215°С; сертифицирован для применения во взрывоопасных зонах. Уникальная конструкция S-150 удовлетворяет жестким промышленным требованиям. Благодаря компактному профилю, может монтироваться непосредственно на трубопроводах или других поверхностях. Усиленные пружинами уплотнения защищают корпус муфты от проникновения влаги. Концы греющего кабеля дополнительно защищаются изолирующими манжетами с неотверждаемым герметиком (не содержащим силикона). Прочная конструкция этой муфты выдерживает механические воздействия, а также воздействие агрессивных химических сред. Соединение жил выполняется с помощью винтовых клемм. Набор можно использовать повторно. Муфта монтируется под теплоизоляцией и не требует нагрева при монтаже, что делает техническое обслуживание и ремонт быстрым и легким. Каждый набор включает в себя все необходимые для монтажа материалы и комплектующие.

Области применения
Муфта для сращивания саморегулируемых греющих кабелей типов BTV, QTVR, XTV, KTV. Не требует нагрева при монтаже
Технические характеристики
Совместимые греющие кабели
BTV-CR, BTV-CT, QTVR-CT, XTV-CT, KTV-CT
Степень защиты оболочки
IP66
Мин. температура монтажа
–50°C
Макс. температура трубы
См. технические характеристики греющего кабеля
Метод электрического соединения
Винтовые клеммы
Макс. напряжение питания
277 В перем. тока
Макс. рабочий ток
40 А в цепи обогрева для РТВ
Вес
0,4 кг
МАТЕРИАЛЫ КОНСТРУКЦИИ
Корпус, крышки, зажимы и распорки
Конструкционные полимеры черного цвета
Узлы входного уплотнения
Силоксановый каучук
Винты, усиливающие пружины
Нерж. сталь

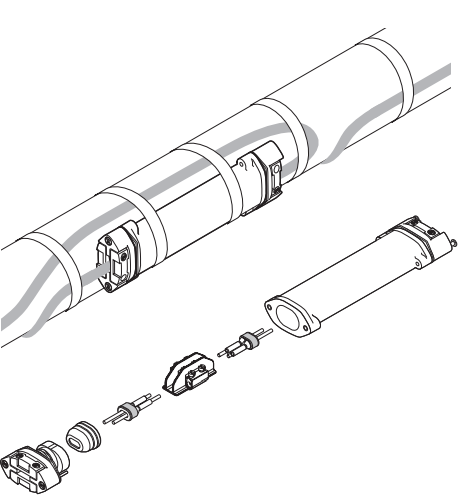

СХЕМАТИЧНОЕ ИЗОБРАЖЕНИЕ
СХЕМАТИЧНОЕ ИЗОБРАЖЕНИЕ
Сертификация
PTB 09 ATEX 1068 U - II 2G Ex e II II 2D Ex tD A21 IP66
IECEx PTB 09.0043U Ex e II Ex tD A21 IP66 Сертифицирован DNV (сертификаты DNV-GL TAE00000TV и DNV-GL TAE00000TU) ТС RU C-BE.МЮ62.В.00054/18 Ex e IIC Gb U Ex tb IIIC Db U Ta -55°C…+215°C IP66 ООО "ПРОММАШ ТЕС

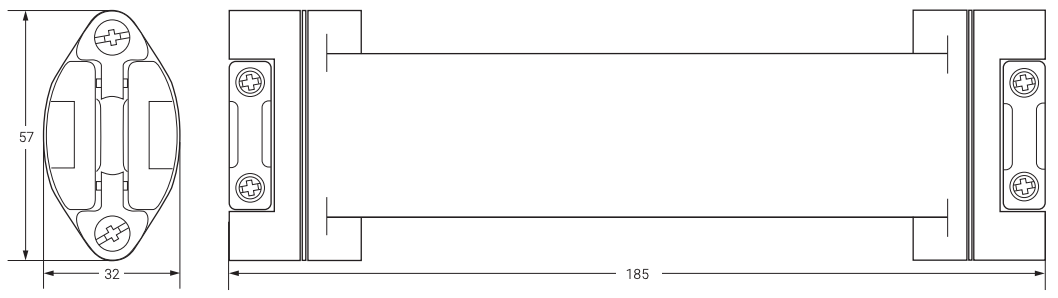

Номинальные размеры
Номинальные размеры
Комплектация
  • 1 корпус муфты
    2 узла входного уплотнения
    2 изолирующих манжеты для жил
    1 распорка с винтовыми клеммами
    1 маркировочная наклейка
