Наборы для соединения/сращивания/разветвления CS-150, CS-20, S-19, S-21. S-69, S-150, CSE-05-DR, T-100
Наборы для сращиванияS-21

Наборы RAYCHEM S-19, S-21 и S-69 предназначены для сращивания саморегулируемых греющих кабелей RAYCHEM под теплоизоляцией. Набор S-19 предназначен для сращивания греющих кабелей RAYCHEM BTV, S-21 — для кабелей QTVR, a S-69 — для кабелей RAYCHEM XTV и KTV.

Все наборы сертифицированы РТВ и BASEEFA для применения во взрывоопасных зонах. В наборах применяются простые в монтаже термоусаживаемые трубки с термоплавким клеем, образующие при нагревании полугибкую влагонепроницаемую оболочку.

Электрические соединения жил обеспечиваются соединительными гильзами и припаиванием оплетки греющего кабеля. Благодаря малым габаритам смонтированная муфта может крепиться непосредственно на трубе под теплоизоляцией.

Модели

CS-150-2.5-PI

Заказать

Скачать технический справочник модели

Области применения

Набор для сращивания греющих кабелей QTVR под теплоизоляцией

Технические характеристики

Макс. допустимая температура

135°C

Макс. рабочий ток

40 A

Электрическая прочность диэлектрика

2,2 МВ/м

Объемное удельное сопротивление

10 Ом см

Размеры

Длина около 180 мм

Вес

0,05 кг

ТРЕБОВАНИЯ К МОНТАЖУ

Температура нагрева термоусаживаемых трубок

125°C и 175°C

Припой

120°C

Газовая горелка или равноценное устройство

Фен горячего воздуха мощностью не менее 1460 Вт

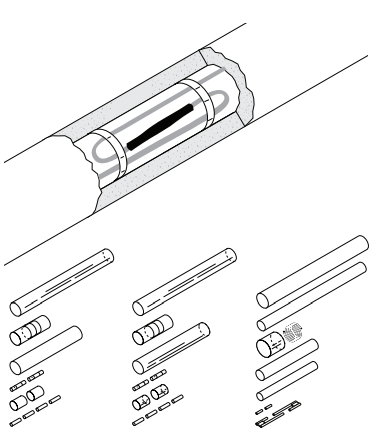

СХЕМАТИЧНОЕ ИЗОБРАЖЕНИЕ

Сертификация

II 2G/D Ex e II by PTB и Baseefa Ltd. в соответствии с EN/IEC 60079-30-1 Cертифицированы DNV, сертификаты DNV-GL TAE00000TU (S-19 и S-21), DNV-GL TAE00000TV (S-69) ТС RU C-BE.МЮ62.В.00054/18 ООО "ПРОММАШ ТЕСТ"

Комплектация

Термоусаживаемые трубки с покрытием из термоплавкого клея Изоляционные трубки Манжета под пайку греющего кабеля Соединительные гильзы жил греющего кабеля
