Электронные термостатыAT-TS-13

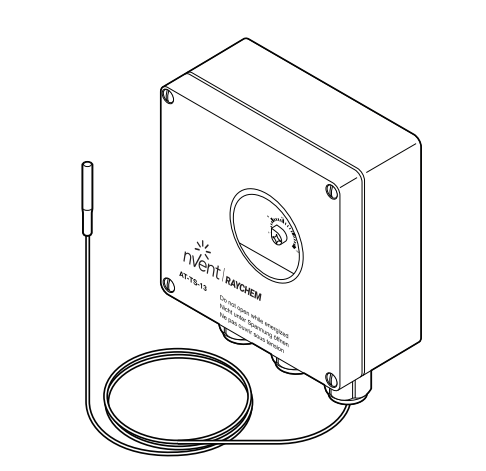

Электронные термостаты с регулированием по температуре обогреваемой поверхности RAYCHEM AT-TS-13 и AT-TS-14 предназначены для использования в нормальных (невзрывоопасных) зонах. Через окошко на крышке прибора можно проверить уставку температуры и состояние термостата, указываемое светодиодами (включение обогрева и неполадки датчика температуры).

Поставляемый вместе с термостатом датчик температуры представляет собой трехметровый кабель с положительным температурным коэффициентом (может быть укорочен при регулировании по температуре окружающей среды). Термостаты допускают возможность прямого подсоединения греющего кабеля. Подсоединительные наборы не входят в комплект и заказываются отдельно. Термостаты выпускаются в 2 модификациях для двух диапазонов температур.

Заказать

Скачать технический справочник модели

Области применения

Нормальные зоны, открытые площадки

Технические характеристики

Напряжение питания

230 В перем. тока, +10%/–15%, 50/60 Гц

Макс. коммутируемый ток

16 A при 250 В перем. тока

Макс. сечение жил

2,5 мм2

Гистерезис

0,6...1 K

Точность переключения

± 1 K при 5°C (температура калибровки)

Тип переключателя

Однополюсный на одно направление (SPST) (нормально открытый)

Диапазон уставки

–5...+15°C

КОРПУС

Способ задания уставки

Внутри корпуса

Допустимая температура

–20...+50°C

Степень защиты оболочки

IP65 в соответствии с EN 60529

Кабельные вводы

1 x M20 для сил. кабеля ( 8-13 мм) 1 х М25 для греющего элемента ( 11-17 мм) 1 x M16 для датчика

Материал

АБС-пластик

Крепление крышки

Быстросъемные винты с никелевым покрытием

МОНТАЖ

Способ монтажа

Монтаж на трубу с помощью опорного кронштейна RAYCHEM SB-110 или SB-111 или крепление к плоской поверхности

ДАТЧИК ТЕМПЕРАТУРЫ

Тип

PTC KTY 83-110

Длина кабеля датчика

3 м

Диаметр кабеля датчика

5,5 мм

Диаметр датчика

6,5 мм

Материал

ПВХ

Макс. допустимая температура для кабеля датчика

80°C

ВЫХОДНЫЕ ПАРАМЕТРЫ

Индикация работы

Зелёный индикатор: греющий кабель ВКЛЮЧЕН Красный индикатор: отказ датчика Красный индикатор: короткое замыкание цепи датчика

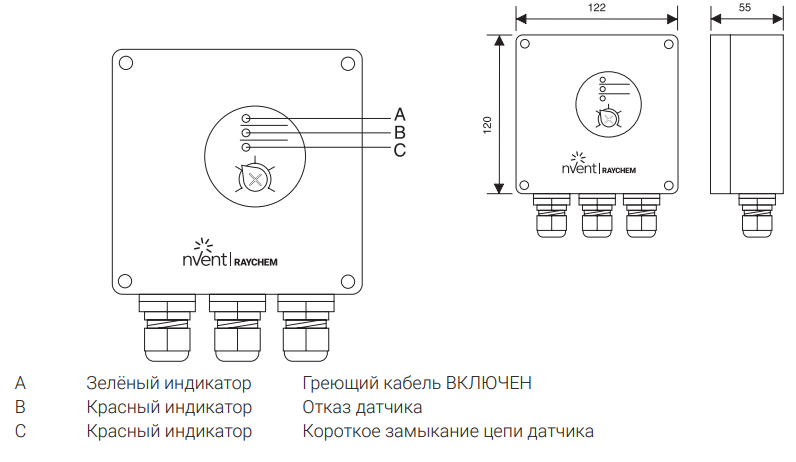

Схематичное изображение

Сертификация

сделано в Венгрии

Размеры (мм)

Кабель датчика может быть удлинен до 100 м 2-проводным кабелем с сечением 1,5 мм2 . Кабель должен быть экранированным. В случае, если кабель датчика проложен вместе с другими кабелями или вблизи высоковольтных кабелей, следует использовать экранированный удлинительный кабель, а оплетку кабеля следует заземлить только со стороны термостата.

Комплектующие

Адаптер для кабельных вводов
Обозначение изделия

Reducer M25 (M)/M20 (F)
Номер по каталогу

184856-000
Запасной датчик температуры (для AT-TS-13 и AT-TS-14)
Обозначение изделия

HARD-69 (макс. допустимая темп. 160°С)
Номер по каталогу и вес

133571-000 (180 г)
