Электронные термостатыRAYSTAT-EX-02

Этот сертифицированный EEx d термостат предназначен для регулирования систем обогрева со всеми греющими кабелями RAYCHEM BTV, QTVR, KTV, VPL и XTV по температуре обогреваемой поверхности во взрывоопасных зонах. Установка интервала рабочих температур (от –4 до +163°С) производится вне взрывозащищенного корпуса

с помощью вращающейся ручки со шкалой, защищенной прикрепленной болтами крышкой с уплотнением. Коммутируемый ток термостата — 22 А. Термостат оснащен однополюсным переключателем на 2 направления с сухими контактами

Для ввода кабеля предусмотрено одно резьбовое отверстие 3/4” с нормальной трубной резьбой; Возможно лишнее RAYCHEM производит кабельные сальники для небронированных и бронированных силовых кабелей.

Заполненный жидкостью термобаллон и трехметровая капиллярная трубка из нержавеющей стали позволяют устанавливать термостат на удалении от датчика. Термобаллон выдерживает температуры от –50°С до +215°С.

Благодаря применению литого алюминиевого корпуса и фитингов из нержавеющей стали термостат имеет небольшую массу и его можно устанавливать на трубы с помощью опорных кронштейнов nVent RAYCHEM или крепить к плоской поверхности.

Технические характеристики
Классификация зон
Взрывоопасные: Зона 1, Зона 2, Зона 21, Зона 22.
Нормальные
Материал конструкции
Корпус, крышка
Лакированная, из литого алюминия, с фитингами из нержавеющей стали и внутренним уплотнением крышки из нитрильного каучука
Степень защиты оболочки
IP 65 при установке с кабельными сальниками RAYCHEM GL-33 или GL-34
Допустимая температура окружающей среды
–40...+60°С
Крепление крышки
Завинчивающаяся крышка, фиксируется запорным 2 мм винтом под ключ
Кабельный ввод
1 х 3/4" (с нормальной трубной резьбой)
Датчик температуры
Тип
Заполненный жидкостью термобаллон и капиллярная трубка
Размеры
Капиллярная трубка длиной 3 м, термобаллон 197 х 8 мм
Материал
Нержавеющая сталь (тип 55316)
Допустимая температура
–50...+215°C
Минимальный радиус изгиба
15 мм для капиллярной трубки, ТЕРМОБАЛЛОН НЕ ИЗГИБАТЬ
Переключатель
Тип
Однополюсный на два направления с «сухими» контактами (SPDT)
Номинальные параметры
22 А, 480 В переменного тока, на 100 000 циклов переключения
Параметры регулирования
Диапазон уставки
– 4...+163°С
Повторяемость
±1,7 K
Гистерезис
5K
Точность
±4,5°С при температуре окружающей среды 21°С и температуре датчика 50°С
Способ изменения уставок
С помощью вращающейся ручки со шкалой
ПОДСОЕДИНИТЕЛЬНЫЕ КЛЕММЫ
Подвод питания
3 клеммы для жил сечением от 1 до 4 мм2
Внутреннее заземление
Один болт для жил сечением от 1 до 4 мм2
Внешнее заземление
Один болт и зажим для жил сечением от 1 до 4 мм2
Система управления термостата
Максимальная рекомендуемая длина цепи греющего кабеля (напряжение питания 230 В)
Максимальная рекомендуемая длина цепи греющего кабеля ограничивается номинальным током электрической защиты или коммутационной способностью термостата RAYSTAT-EX-02
Для цепей и устройств электрической защиты с номинальным током до 20А включительно
Следует принимать максимальную рекомендуемую длину греющего кабеля, указанную в технических характеристиках греющего кабеля.
Для цепей и устройств электрической защиты с номинальным током от 20 до 22 А включительно
Следует принимать меньшую из длин, приведенную в технических характеристиках греющего кабеля, и величину, указанную для температуры переключения в нижеприведенной таблице.
Монтаж
Монтируется на трубу с помощью опорного кронштейна nVent RAYCHEM SB-100, SB-101, SB-110, SB-111, SB-125 или на плоскую поверхность с помощью 4 крепежных отверстий (М6) с расстоянием между центрами 101,5 х 101,5 мм

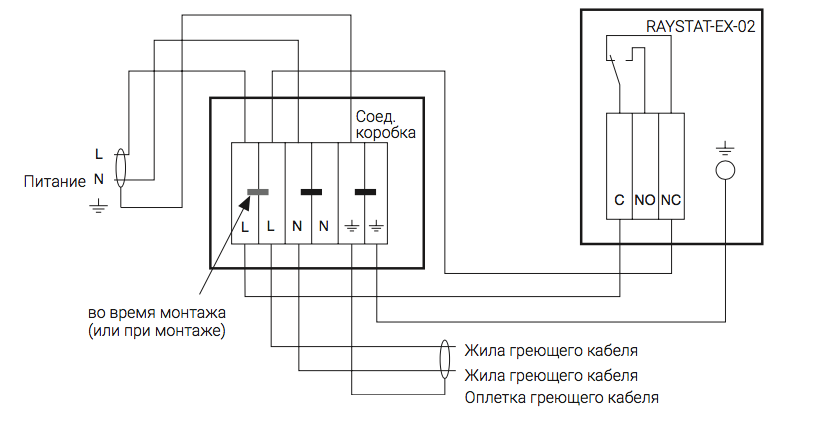

Схема подключения термостата
Схема подключения термостата
Греющие кабели
3BTV2-CT/-CR
5BTV2-CT/-CR
8BTV2-CT/-CR
10BTV2-CT/-CR
10QTVR2-CT
15QTVR2-CT
20QTVR2-CT
4XTV2-CT-T3
8XTV2-CT-T3
12XTV2-CT-T3
15XTV2-CT-T3
20XTV2-CT-T2
5KTV2-CT
8KTV2-CT
15KTV2-CT
20KTV2-CT
5VPL2
10VPL2
15 VPL2
20VPL2
Температура
переключения, °С
Макс. длина цепи
греющего кабеля (м)
52001651201051108565230 1451058565 2001459065 22014595 70
1020016512010511090652351501108565 2051459065 22015095 70
1520016512010511590702451551108565 21015095652201509570
2020016512010511595752501601159065 215155957022015010070
25200165120105115957525016512090702201601007022015510075
30200165120105115958025017012595702251601007022015510075
35200165120105115958525018013095752251651057522015510075
402001651201051159590250180135100 752251701057522015510575
452001651201051159595250180140100 752251751108022015510575
5020016512010511595105250180145105 802251801158022015510575
5520016512010511595110250180145 110802251801158522015510580
6020016512010511595110250180145 110852251801208522015511080
6520016512010511595110250180145 115852251801259022015511080
7011595110250180145 12090225 180 13095 22015511080
7511595110250180145 12090225 180 13095 22015511580
8011595110250180145 12595225 180 13010022015511585
8511595110250180145 130100225 180 13010522015511585
9011595110250180145 130100225 180 13011022015512085
9511595110250180145 130105225 180 13011022015512085
100 to 11011595110250180145 130110 225 180 13011022015512085
115 to 120250180145 130110 225 180 13011022015512590
125 to 150225 180 13011022015512595
разрешения
LCIE 08 ATEX 6095 X
Ex II 2 G D
IECEx LCI 08.0036X
Ex d IIC T6
Ex tD A21 IP66 T80°C
TC RU С-ВЕ.ИМ43.В.01764 ООО "ТехИмпорт"
1Ex d IIC T6 Gb X
Ex tb IIIC T80°C Db X
Темп. окр. среды -40°C...+60°C IP65
Сделано в США

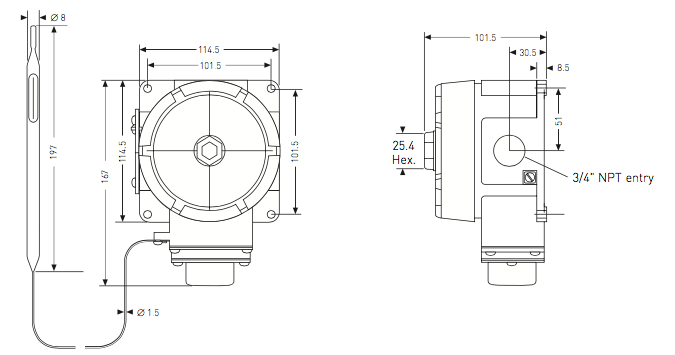

Номинальные размеры
Номинальные размеры
Комплектация
  • Сальник для бронированного силового кабеля (1244-017517)
    GL-33
  • Сальник для (небронированного) силового кабеля) (заказывется отдельно)
    GL-34 (1244‐-017518)
Заказать RAYSTAT-EX-02

Чтобы заказать или узнать подробнее о RAYSTAT-EX-02 заполните форму
