Электронные термостатыRAYSTAT-CONTROL-10

Программируемый термостат с регулированием по температуре обогреваемой поверхности с реле сигнализации RAYCHEM RAYSTAT-CONTROL-10 разработан для простого и удобного для пользователя контроля и управления греющими кабелями. Термостат оснащен реле управления на 25 A (контакты можно скоммутировать «сухими») и однополюсным «сухим» реле сигнализации на два направления на 2 A.

Параметры и при соответствующих условиях причины срабатывания сигнализации отображаются на жидкокристаллическом дисплее, что обеспечивает легкую настройку параметров работы устройства, которая возможна даже при отсутствии внешнего питания.

Термостат RAYSTAT-CONTROL-10 комплектуется датчиком температуры RAYCHEM PT100 и трехметровым силиконовым удлинительным кабелем, что дает возможность размещать прибор на удалении от датчика.

Два ввода M25 позволяют напрямую подключать силовой и греющий кабель к термостату. Прибор может быть установлен непосредственно на трубопровод с помощью опорного кронштейна RAYCHEM SB-100 или SB-101.

–20...+40°C°C

Допустимая температура окружающей среды

Заказать

Скачать технический справочник модели

Области применения

Нормальные зоны, открытые площадки или внутри помещений Датчик температуры может размещаться во взрывоопасных зонах (класс 1 и 2) при использовании датчика nVent RAYCHEM MONI-PT100-EXE (поставляется отдельно), однако сам термостат должен быть установлен в нормальной (невзрывоопасной) зоне

Назначение

Регулирование обогрева по температуре обогреваемой поверхности

Технические характеристики

Напряжение питания (номинал.)

230 В перем. тока, +10% –10%, 50/60 Гц

Внутреннее энергопотребление

≤ 14 ВА

КОРПУС

Степень защиты оболочки

IP65

Корпус и крышка

Серый поликарбонатный корпус, прозрачная крышка

Крепление крышки

4 невыпадающих винта

Кабельные вводы с сальниками

2 x M25, 1 x M20, 1 x M16; прямой ввод греющего кабеля в устройство управления с помощью подсоединительного набора с сальником М25

Заглушка

1 x M20

ДАТЧИК ТЕМПЕРАТУРЫ

Тип

3-проводный PT100 в соответствии с IEC класс B

Макс. допустимая температура

200°C

ВНЕШНИЕ РЕЛЕ

Реле управления

Однополюсное перекидное реле (SPST), номинальные параметры: 25 A при 250 В

Реле сигнализации

Однополюсное двухпозиционное реле (SPDT), номинал. ток 2 A при 250 В перем. тока, «сухие» контакты

ЗАДАВАЕМЫЕ ПАРАМЕТРЫ

Уставка температуры

0...+150°C

Гистерезис

от 1 до 5 K

Сигнализация низкой темп.

–40...+148°C

Сигнализация высокой темп.

+2...+150°C или выключена

Состояние цепи обогрева при неполадках датчика

ВКЛЮЧЕНИЕ или ВЫКЛЮЧЕНИЕ

«Сухой» контакт

ДА или НЕТ

ДИАГНОСТИРУЕМЫЕ СБОИ

Сбои работы датчика

Короткое замыкание датчика / обрыв цепи датчика

Превышение температуры

Минимальная температура / максимальная температура

Сбои подачи напряжения

Низкое напряжение питания / прерывание подачи управляющего напряжения

ПОДСОЕДИНИТЕЛЬНЫЕ КЛЕММЫ

Питание

3 клеммы для проводников сечением от 0,75 до 4 мм2

Датчик температуры Pt 100

4 клеммы для проводников сечением от 0,75 до 2,5 мм2

Реле управления

3 клеммы для проводников сечением от 0,75 до 4 мм2

Реле сигнализации

3 клеммы для проводников сечением от 0,75 до 2,5 мм2

МОНТАЖ

Способ монтажа

Монтируется на трубу с помощью опорных кронштейнов или крепится к плоской поверхности с помощью 4 крепежных отверстий под винт M4 (расстояние между центрами 148 x 108 мм)

Опорный кронштейн

SB-100, SB-101

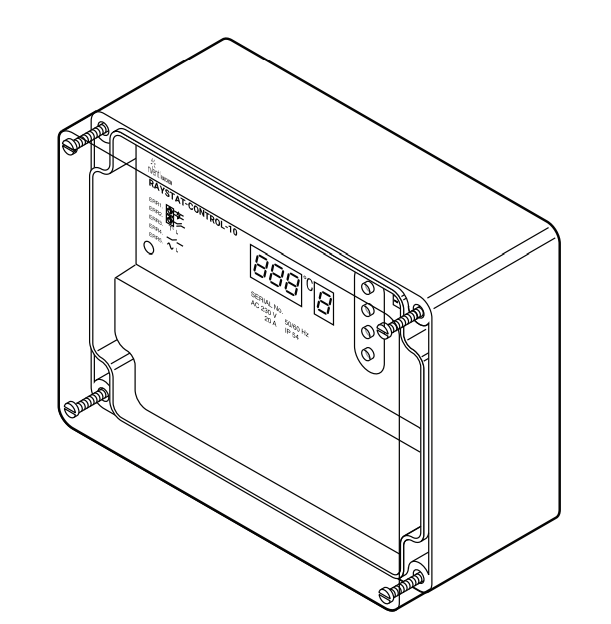

Схематичное изображение

Сертификация

Сделано в Великобритании

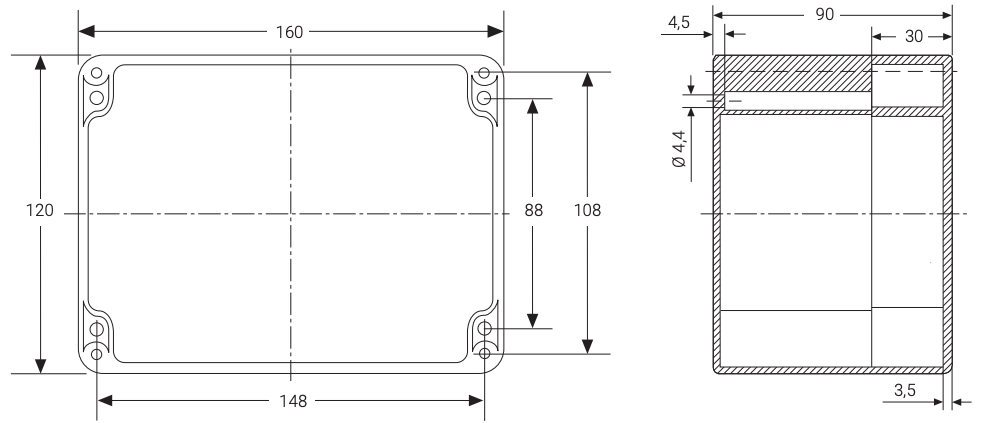

Размеры (мм)

Кабель датчика может быть удлинен 3-проводным кабелем с макс. сопротивлением 20 Ом на жилу (макс. 150 м с кабелем 3 x 1,5 мм2 ). Кабель должен быть экранированным. В случае, если кабель датчика проложен вместе с другими кабелями или вблизи высоковольтных кабелей, следует использовать экранированный удлинительный кабель, а оплетку кабеля следует заземлить только со стороны термостата.

Комплектующие

Адаптер для кабельных вводов
Обозначение изделия

Reducer M25 (M)/M20 (F) (M25 наружная/M20 внутр. резьба)
Номер по каталогу

184856-000
