Подсоединительный наборC-150-E

Компактный набор для подключения питания RAYCHEM C-150-E предназначен для подключения саморегулируемых греющих кабелей RAYCHEM BTV, QTVR, XTV или KTV к гибкому силовому кабелю. Набор может использоваться в диапазоне температур от –55 до 215°C и сертифицирован для использования во взрывоопасных зонах.

Набор может использоваться с силовым кабелем RAYCHEM C-150-PC или любым другим подходящим стандартным промышленным силовым кабелем типа 3 x 1,5 мм2 или 3 x 2,5 мм2 с многопрводными медными жилами и внешней изоляцией. Силовой кабель подсоединяется с помощью клемм с винтовыми зажимами к жилам и оплетке греющего кабеля.
Набор C-150-E применяют:
• если подключение соединительной коробки затруднено из-за нехватки места;
• на линиях КИПиА или гибких шлангах;
• в случаях, когда требуется монтаж всех компонентов под теплоизоляцией;
• в качестве экономного решения для коротких линий обогрева как альтернатива набору JBS-100.

Области применения
Компактный набор для подсоединения саморегулируемых греющих кабелей BTV, QTVR, XTV и KTV к силовому кабелю
Технические характеристики
Совместимые греющие кабели
BTV-CR, BTV-CT, QTVR-CT, XTV-CT, KTV-CT
Совместимость с силовыми кабелями
Для использования с высокотемпературными силовыми кабелями RAYCHEM C-150-PC или другими гибкими кабелями, такими как H07RN-F, кабелями с силиконовой изоляцией. Минимальные и максимальные температуры монтажа и эксплуатации, приведенные производителем кабеля, должны быть учтены при проектировании и монтаже
Размеры силового кабеля
-> внешний диаметр 7,8-12,5 мм
-> 3 многопроводные медные жилы (3 x 2,5 мм2 или 3 x 1,5 мм2)
-> диапазон температур в зависимости от применения
Макс. длина силового кабеля
Зависит от перепада напряжения и максимальной силы тока
Для силового кабеля nVent RAYCHEM C-150-PC(3 x 2,5мм2):
Автомат на 16 A 40 м
Автомат на 20 A 32 м
Автомат на 25 A 25 м
Степень защиты оболочки
IP66
Мин. температура монтажа
–50°C
Вес
0,4 кг
Макс. температура трубы
См. макс. температуру для греющего кабеля
Макс. напряжение питания
277 В перем. тока
Макс. рабочий ток
В зависимости от используемого силового кабеля и максимальной силы тока
ПРИМЕНЯЕМЫЕ МАТЕРИАЛЫ
Корпус, крышка, зажим каб. и распорка
Конструкционный полимер черного цвета
Входные уплотнения
Силоксановый каучук
Винты, усиливающая пружина
Нерж. сталь

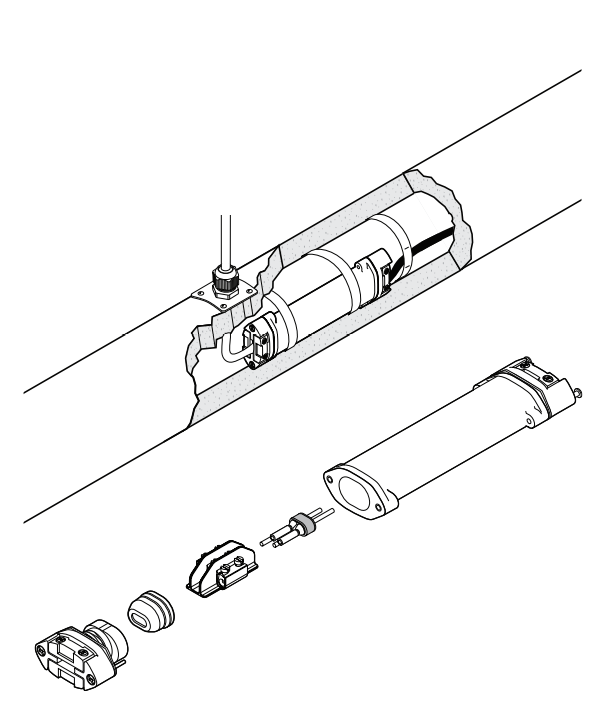

СХЕМАТИЧНОЕ ИЗОБРАЖЕНИЕ
СХЕМАТИЧНОЕ ИЗОБРАЖЕНИЕ
Сертификация
PTB 09 ATEX 1068 U - SII 2G Ex e II II 2D Ex tD A21 IP66 IECEx
PTB 09.0043U - Ex e II Ex tD A21 IP66 Сертифицирован DNV (сертификат E-11564 and E-11565)

ТС RU C-BE МЮ62.В.00054/18 Ex e IIC Gb U Ex tb IIIC Db U Темп. окр. среды -55°C…+215°C IP66 ООО "ПРОММАШ ТЕСТ"

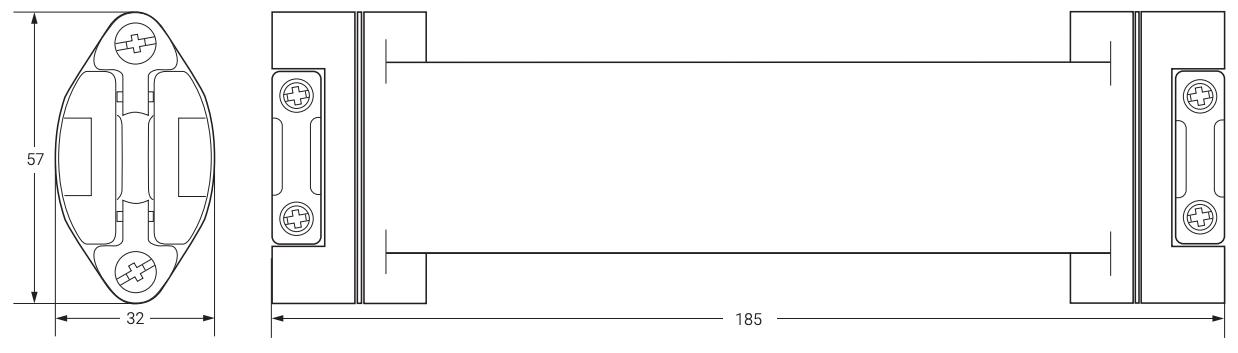

Номинальные размеры
Номинальные размеры
Комплектация
  • Силовой кабель
    C-150-PC 3-жильный гибкий силовой кабель для подключения к C-150-E 3 x 2,5 мм2
    Cиловой кабель с силиконовой изоляцией, диапазон температур –40…+180°C (кратковременное воздействие — до +215°C)
