Подсоединительный наборCCON20-100-PI-A

Набор предназначен для подсоединения любых греющих кабелей RAYCHEM с полимерной изоляцией семейства XPI и холодных вводов к соединительной коробке, а также обеспечения надежного и герметичного соединения с кабелепроводом. Набор сертифицирован для применения во взрывоопасных зонах. Кабелепровод обеспечивает дополнительную механическую защиту греющего кабеля или холодного ввода между соединительной коробкой и местом ввода под теплоизоляцию. Подсоединение к кабелепроводу быстрое и надежное и обеспечивает, несмотря на простоту монтажа, степень защиты оболочки IP66. Набор может использоваться с различными типами кабелепроводов, нарезаемых на участки необходимой длины на месте при монтаже. Набор выпускается в трех различных версиях для разных диаметров защищаемого греющего кабеля или холодного ввода. Кабелепровод и набор для прохода через теплоизоляцию не входят в комплект и заказываются отдельно.

Области применения
Набор для подсоединения кабелепровода к соединительной коробке с переходниками для кабелепроводов для двух греющих кабелей XPI или холодных вводов
Технические характеристики
Классификация зон
Взрывоопасные, класс 1, класс 2 (газ), класс 21, класс 22 (пыль)
Резьба
M20 x 1,5
Совместимые кабелепроводы
17 мм (ном. диаметр), кабелепроводы типа CCON20-C.....
Допустимая температура окр. среды
–55...+40°C
Степень защиты оболочки
IP66
Сопротивление поверхности
<1 ГОм в соотв. с требованиями EN 60079-0 & и EN 61241-0 для исп. во взрывоопасных зонах
Диаметр греющего кабеля с полимерной изоляцией
4,0-6,5 мм
Вес
0,1 кг
Комплектующие
Кабельный сальник
Подходящие кабелепроводы и наборы для прохода через теплоизоляцию приведены в таблице технических характеристик CCON2x-C...

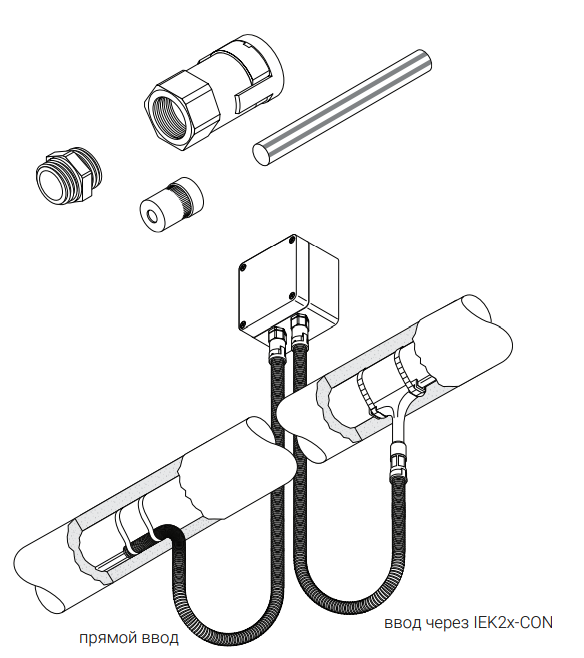

СХЕМАТИЧНОЕ ИЗОБРАЖЕНИЕ
СХЕМАТИЧНОЕ ИЗОБРАЖЕНИЕ
Сертификация
SEV 05 ATEX 0147U - II 2G Ex e IIC Ta -55...+40°C II 2D Ex tD A21 IP66 Ta - 55...+40°C RU C-BE.ИМ43.В.01854 Ex e IIC Gb U Ex tb IIIC Db U Темп. окр. среды -55°...+40° IP66 ООО "ТехИмпорт"
Комплектация
  • 2 металлических корпуса сальника
    2 переходника для кабелепроводов с предохранительным зажимом
    2 уплотнительные втулки
    2 жёлто-зелёные изоляционные трубки для оплетки
    1 инструкция по монтажу (на нескольких языках)
