Подсоединительный наборCS-150-UNI-PI

RAYCHEM CS-150-UNI-PI — универсальный компактный набор, предназначенный для прямого электрического соединения одножильных кабелей с полимерной изоляцией. Он может использоваться для подсоединения холодного ввода к греющему кабелю (Вариант C), одножильных холодных кабелей, для подсоединения под теплоизоляцией трехжильных силовых кабелей к греющим кабелям (Вариант L), а также для сращивания двух греющих кабелей (Вариант S). Набор сертифицирован для использования во взрывоопасных зонах и не требует разрешения на проведение огневых работ.

Соединение кабелей осуществляется с помощью винтовых клемм, поэтому набор не требует применения какого-либо специального обжимного инструмента. При использовании в качестве соединительного набора необходимо заказать дополнительный сальник

Модели

C25-100

Заказать

Скачать технический справочник модели

Области применения

Набор «холодного монтажа» для подсоединения питания/сращивания греющих кабелей предназначен для использования с одножильными греющими кабелями последовательного типа с полимерной изоляцией и внешним диаметром от 3,2 до 6,4 мм. Во взрывоопасных зонах набор должен использоваться только с сертифицированными ATEX греющими кабелями. Набор CS-150-UNI-PI может использоваться в различных конфигурациях: подсоединение к греющему кабелю холодного ввода 1 x 2,5 мм2 или 1 x 4 мм2 = Вариант C подсоединение к греющему кабелю силового кабеля 3 x 2,5 мм2 = Вариант L сращивание двух греющих кабелей = Вариант S

Технические характеристики

Совместимые греющие кабели

RAYCHEM XPI-F, XPI-S, а также другие подходящие одножильные кабели с полимерной изоляцией (для получения дополнительной информации свяжитесь с местным представительством)

Применяемые номера

Корпус, блок клемм

Армированный стекловолокном термостойкий конструкционный пластик

Входные уплотнения

Силоксановый каучук

Опорное кольцо, распорка, винты и усиливающая пружина

Нерж. сталь

Макс. допустимая температура

Во включенном состоянии: 180°C (может быть ограничена макс. рабочей температурой силового кабеля) В выключенном состоянии: 210°C (при использовании варианта L зависит от типа используемого силового кабеля, например 200°C для кабелей силиконовой изоляцией, за исключением случаев, когда соединительный набор расположен на достаточном удалении от обогреваемого компонента)

Мин. температура монтажа

–50°C

Макс. рабочее напряжение

Варианты C и S: 750 В переменного тока
Вариант L: 420 В переменного тока

Комплектация

1 стойкий к высоким температурам и механическим воздействиям корпус
1 блок винтовых клемм
4 резиновых уплотнения (используются подходящие под конкретные нужды)
2 зажима с разгрузкой напряжений с винтами
1 маркировочная наклейка
1 тюбик смазки
1 инструкция по монтажу

Макс. допустимая мощность

Макс. допустимая мощность обогрева ограничивается в зависимости от конкретного случая. Более подробная информация приведена в инструкции по монтажу

Макс. номинальный ток

Вариант S: 32 A
Вариант C с силовым кабелем 1 x 2,5 мм2: 25 A
Вариант C с силовым кабелем 1 x 4 мм2: 32 A
Вариант L с силовым кабелем 3 x 2,5 мм2, рассчитанным на темп. до 150°C : 25 A
Вариант L с силовым кабелем 3 x 2,5 мм2, рассчитанным на темп. 151...180°C : 20 А

Размеры силового кабеля

-> кабель с многопроводными медными жилами 3 x 2,5 мм2, Ø 7,8–12,5 мм -> холодный ввод с однопроводной жилой 1 x 4 мм2, Ø 3,2–6,4 мм

Требования к силовому кабелю

При выборе сечения силового кабеля необходимо принимать в расчет максимальный допустимый перепад напряжения. Максимальная рабочая температура CS-150-UNI-PI может быть ограничена макс. рабочей температурой силового кабеля, за исключением случаев, когда силовой кабель проложен на достаточном удалении от обогреваемого компонента и макс. допустимая температура (постоянно воздействующая) не будет превышена. Подходящим силовым кабелем является кабель C-150-PC с силиконовой изоляцией

СХЕМАТИЧНОЕ ИЗОБРАЖЕНИЕ

Сертификация

PTB 09 ATEX 1067U - II 2G Ex e II II 2D Ex tD A21 IP66 IECEx PTB 09.0042U Ex e II Ex tD A21 IP 66 TC RU C-BE.ИМ43.В.01854 Темп. окр. среды: -55°C...+180°C IP66 Ex e II Gb U Ex tb IIIC Db U ООО «ТехИмпорт» Необходимо предпринять определенные меры для поддержания температурного класса греющих кабелей с полимерной изоляцией в соответствии с сертификатом соответствия требованиям директивы ЕС (также см. инструкцию по монтажу). Сертификат соответствия необходим для использования сертифицированных ATEX кабелей с полимерной изоляцией

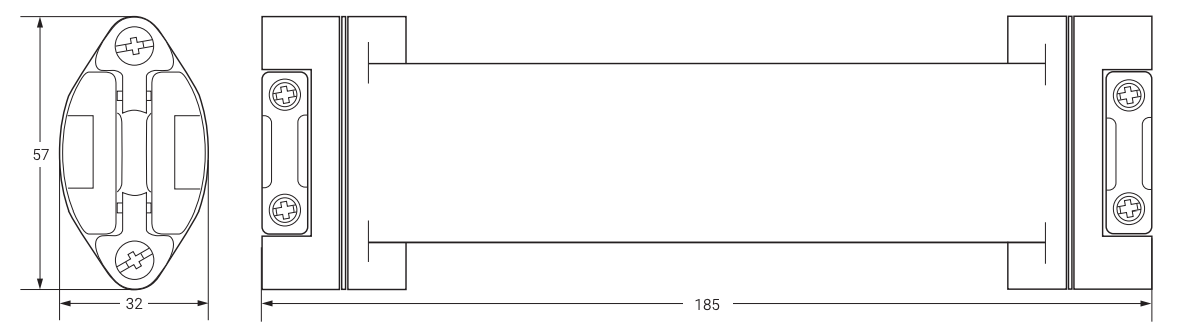

Номинальные размеры

Комплектующие

Сальник GL-55-M25 сертифицирован для применения во взрывоопасных зонах с кабелями диаметром 8-15 мм (температурный диапазон до -55°C).

Кабельный сальник
C20-PI-PA-KIT Cальник, сертифицированный для применения во взрывоопасных зонах, полиамид, до -40°С C20-PI-M0-KIT Cальник, сертифицированный для применения во взрывоопасных зонах, никелированная латунь, до -55°С (используется с коробками со встроенной пластиной заземления или болтом заземления)

Сальники для кабелей с полимерной изоляцией
