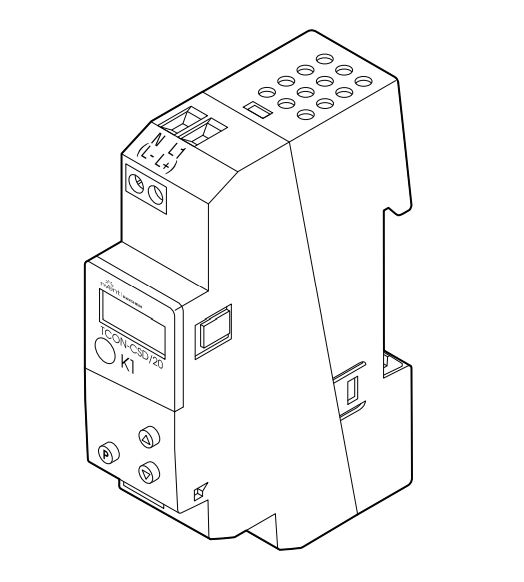

RAYCHEM TCON-CSD/20 — компактный электронный термостат для простого регулирования (включение/ выключение) цепи обогрева. Температура измеряется датчиком температуры и отображается на ЖК-дисплее. Состояние реле управления отображается индикатором на панели термостата. Программирование и управление термостатом осуществляется с помощью трех клавиш на передней панели.
Компактность и прочная конструкция TCON-CSD/20 позволяют легко его монтировать
Специальные функции:
• Задержка включения контроллера после включения питания (может быть полезна для снижения пиковой нагрузки во время пуска системы обогрева).
• Защита параметров контроллера от изменения с помощью пароля.
• Настраиваемый гистерезис.
• Постоянное отслеживание короткого замыкания цепи датчика или ее обрыв.
Точность регулирования | ±2% от ширины диапазона |
|---|---|
| Гистерезис | Задается в пределах от 0,25 до 5% (по умолчанию установлено мин. значение) |
| Коррекция нулевой точки | Позволяет добиться соответствия точки переключения и измеряемой датчиком температуры (смещение) |

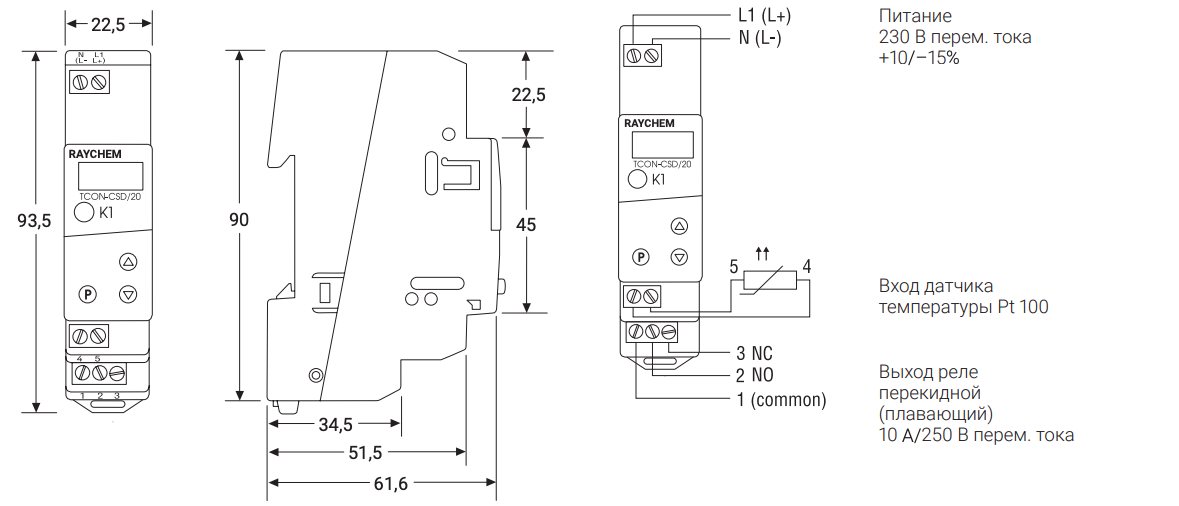

2-проводный датчик температуры Pt 100, Pt 1000 или KTY2X-6. Контроллер автоматически отслеживает обрыв и короткое замыкание в цепи датчика температуры и включает/отключает обогрев в зависимости от выбранного пользователем режима. При использовании 2-проводных датчиков температуры удлинительный провод вносит ошибку в определяемую температуру примерно на 1°C на каждые 0,39 Ом добавочного сопротивления провода. Термостаты TCON-CSD/20 снабжены потенциометрами с настраиваемой нулевой точкой для компенсации сопротивления удлинительного кабеля датчика. Более подробная информация приведена в инструкции по монтажу термостата. В случае, если кабель датчика проложен вместе с другими кабелями или вблизи высоковольтных кабелей, следует использовать экранированный удлинительный кабель, а оплетку кабеля со стороны термостата следует заземлить.
