Относительная влажность
До 95%, без конденсации
Напряжение питания
24 В пост. тока
Номинальный потребляемый ток
< 2 A
Степень защиты оболочки
IP2X согласно IEC 529
КОНТРОЛЬ И УПРАВЛЕНИЕ
Система RAYCHEM NGC-30 может управлять цепями обогрева, основываясь на данных по температуре окружающей
среды или трубопроводов, собираемых модулями дистанционного контроля RMM2, связанных общей сетью RS-485.
Основываясь на данных о температуре, полученных от RMM2, модуль NGC-UIT определяет, какую из цепей обогрева
следует включить или отключить и посылает эту информацию в модули RMC, которые управляют контакторами цепей
обогрева. Так как модули RMM расположены в непосредственной близости от датчиков температуры, а модули RMC — от
контакторов в распределительных панелях, сложность системы и затраты на электропроводку существенно снижаются.
ВХОДЫ СИГНАЛИЗАЦИИ

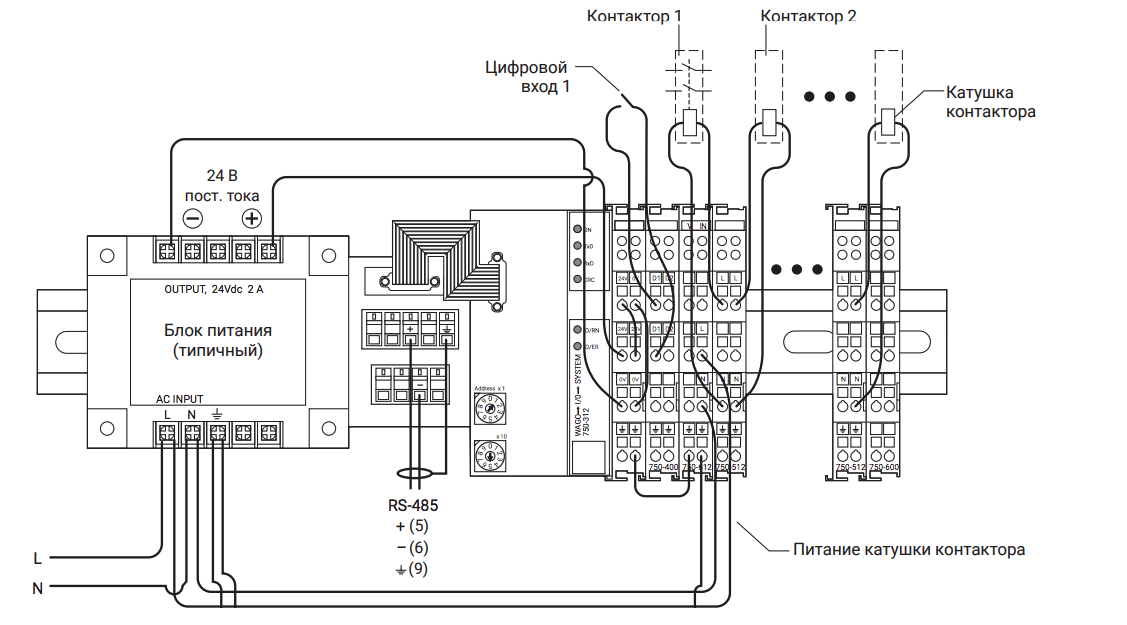

Каждый модуль RMC содержит 2 цифровых входа для контроля состояния электрической защиты и силовых контакторов.
Например, один из входов может использоваться для общей сигнализации срабатывания защиты в случае короткого
замыкания на землю или перегрузки по току в любой из цепей обогрева, обеспечивая отображение информации о
неполадках на модуле NGC-UIT. Информация о неполадках может быть передана с помощью реле сигнализации модуля
NGC-UIT или через интерфейс RS-232/RS-485 программе RAYCHEM Supervisor. При необходимости можно добавить
до 16 2-канальных модулей входа сигнализации RAYCHEM MONI-RMC-2DI
КОНФИГУРАЦИЯ

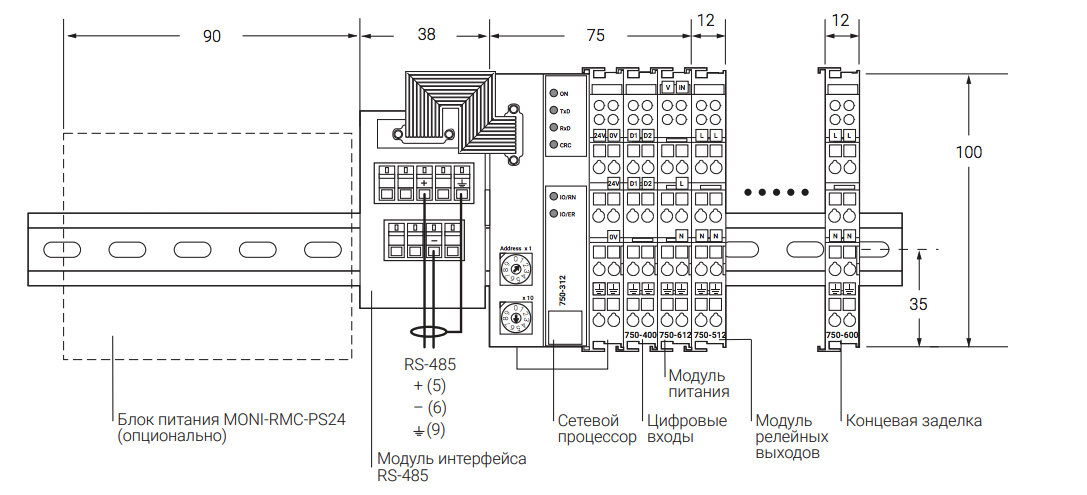

Модуль дистанционного управления представляет собой систему электронных модулей, монтируемых на рейку DIN 35.
Модули RMC должны монтироваться в распределительных панелях или корпусах, соответствующих классификации зон и
окружающей среде в местах их использования. Для каждого модуля RMC рекомендуется заказать одно устройство MONIRMC-BASE, включающее сетевой процессор, цифровые входы и концевую заглушку; один блок питания MONI-RMC-PS24 на
24 В пост. тока и необходимое количество (до 16) 2-канальных модулей релейных выходов MONI-RMC-2RO.
Количество (на каждом RMC)
От 1 до 20 двухканальных модулей (от 2 до 40 релейных выходов)
Количество релейных выходов (через RMC)
260
Тип
Механические, нормально открытые, неплавающие (заземленные)
Максимальное напряжение питания
250 В перем. тока, 30 В пост. тока
Максимальная сила тока
2 A перем./пост. тока
Максимальная мощность
60 Вт/500 ВА (активная нагрузка)
Срок службы
1 x 106
переключений при токе 0,35 A до 0,2 x 106
при токе 2 A
Подсоединительные клеммы
Пружинные, для кабелей сечением 0,08-2,5 мм
Напряжение
230 В перем./пост. тока
Подсоединительные клеммы
Пружинные, для кабелей сечением 0,08-2,5 мм2
Количество (на каждом RMC)
До 20 двухканальных модулей (от 2 до 40 цифровых входов)
Тип
Полупроводниковый, питание 24 В пост. тока
Подсоединительные клеммы
Пружинные, для кабелей сечением 0,08-2,5 мм2
ПОДКЛЮЧЕНИЕ К МОДУЛЮ nVent RAYCHEM NGC-UIT
Подсоединительные клеммы
Пружинные, для кабелей сечением 0,08-2,5 мм2
Кабель
1 экранированный кабель типа «витая пара»
Количество
До 10 модулей RMС, подключаемых к одному модулю NGC-UIT
Адрес
Выставляемый на модуле RMC, 10 адресов, 1-99
Крепится к DIN-рейке на 35 мм
СООТВЕТСТВИЕ ЭЛЕКТРОМАГНИТНЫМ СТАНДАРТАМ
Помехоустойчивость
EN 50 082-2 (жесткий стандарт для промышленных зон)
Излучение
EN 50 081-2 (жесткий стандарт для промышленных зон)
