КонтроллерыRMM2-DI

Модуль дистанционного контроля цифровых входов (RMM2-DI) обеспечивает возможность контроллеров RAYCHEM NGC удаленно считывать состояние различных устройств и связывать их с цепями электрообогрева. Модуль RMM2-DI способен обслуживать 15 цифровых входов. Несколько модулей RMM2-DI могут обмениваться данными по одному пользовательскому интерфейсу, обеспечивая централизованный мониторинг.

от -40°C до +60°C°C

Диапазон рабочих температур

от -51°C до +60°C°C

Температура хранения

Заказать

Скачать технический справочник модели

Области применения

Условия применения

Взрывоопасная зона - модуль в корпусе класса Ex-d
Зона без повышенной опасности - монтаж RMM-DI на панель

Технические характеристики

НАПРЯЖЕНИЕ ПИТАНИЯ

115/230 В~ +10% -10% (номинальное) 50/60 Гц (определяется положением перемычки)

УПРАВЛЕНИЕ И КОНТРОЛЬ

Сеть RAYCHEM NGC способна контролировать до 260 цепей электрообогрева, работающих по температуре окружающей среды или температуре трубы. Модуль RMM2-DI может использоваться для сбора данных о состоянии автоматических выключателей, состоянии контакторов или другой цифровой информации на объекте. Данная информация передается в централизованную систему управления и контроля по одному кабелю, что снижает сроки и затраты на монтаж.

СИГНАЛЫ ТРЕВОГИ ОТКЛЮЧЕНИЯ АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ

При мониторинге состояния автоматического выключателя с помощью модуля RMM2-DI информация может быть связана в системе управления NGC с соответствующими цепями электрообогрева. При отключении автоматического выключателя будет формироваться сигнал тревоги. В результате средства интерфейса пользователя будут отображать отключенный автоматический выключатель и соответствующие контура электрообогрева. Дистанционный контроль сигналов тревоги может осуществляться при помощи реле сигнализации в интерфейсе пользователя, через модуль RAYCHEM Supervisor или в системе управления техпроцессом по шине Modbus

КОНФИГУРАЦИЯ

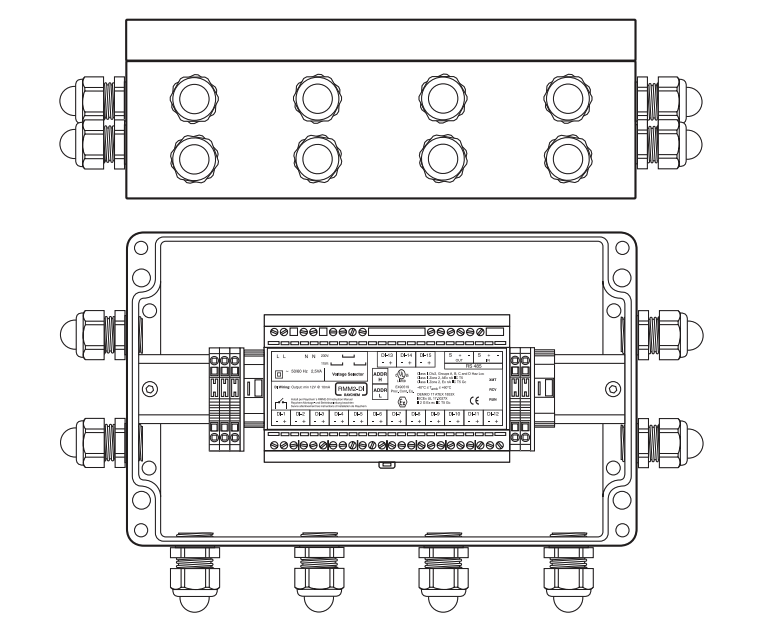

Модуль RMM2-DI представляет собой электронное устройство, монтируемое на рейку DIN 35. Полный комплект для обычных и взрывоопасных зон (Зона 2) включает модуль RMM2, смонтированный в прочном корпусе из полиэстера с соответствующими клеммами и кабельными вводами. Для заказа других вариантов установки обратитесь в RAYCHEM.

ЦИФРОВОЙ ВХОД

Тип

Тип 2-проводный цифровой вход

Напряжение питания

мин. мощность на клеммах DI, подаваемая от модуля RMM2-DI 12 В 10 мА (сток/источник)

Количество сигналов

15 цифровых входов

ОБМЕН ДАННЫМИ С СИСТЕМОЙ УПРАВЛЕНИЯ RAYCHEM NGC

Тип

RS-485

Протокол

Modbus RTU

Тип кабеля

Витая пара в экране

Длина кабеля

1200 м макс.

Переключатель адреса

Переключатель в модуле RMM2-DI, диапазон адресов: 1-255

КЛЕММЫ

Питание (вход-выход)

4 клеммы для проводников сечением 0,2 мм2 - 4 мм

Подсоединение шины RS-485

2 х 3 клеммы для проводников сечением 0,2 мм2 - 2,5 мм2

Клеммы цифровых входов (DI)

15 х 2 клеммы для проводников сечением 0,2 мм2 - 2,5 мм2

РАЗМЕРЫ И ВАРИАНТЫ МОНТАЖА

Размеры - 125 x 75 x 60 мм, см. рисунок
Монтаж - установка на рейку DIN

Модуль RMM2-DI

Класс I, разд. 2, группы A, B, C и D взрывооп. зона
Класс I, Зона 2, AEx nA IIC T5
Класс I, Зона 2, Ex nA IIC T5 Gc
DEMKO 17 ATEX 1853X
IECEx UL 17.0027 II 3 G Ex ec IIC T5 Gc

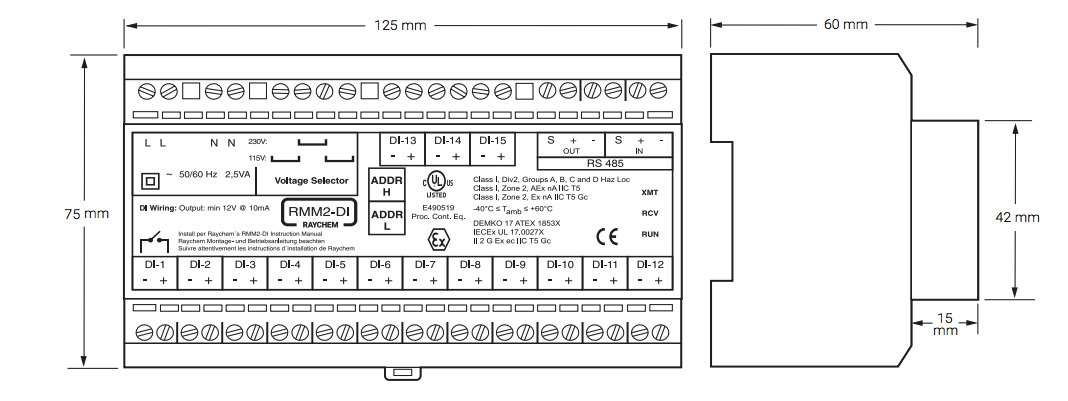

ГАБАРИТНЫЕ РАЗМЕРЫ, ММ
