КОНТРОЛЬ И УПРАВЛЕНИЕ
Контроллер NGC может управлять до 260 цепями обогрева, основываясь на температуре окружающей среды или
трубопроводов. Модули RMM2 могут использоваться для сбора данных о температуре как окружающей среды, так и
трубопроводов, и размещаются вблизи точек измерения температуры, в том числе и во взрывоопасных зонах (класс 2).
Данные с нескольких датчиков температуры передаются в головное устройство при помощи одного кабеля, что
значительно снижает затраты на монтаж системы температурного контроля.
СИГНАЛИЗАЦИЯ
Для датчика температуры, подключенного к модулю RMM2 могут быть заданы значения сигнализации высокой и
низкой температуры. После задания этих значений пользователь оповещается в случае выхода за них. Дополнительная
сигнализация также оповещает об отказе датчиков температуры и ошибках связи. Срабатывание сигнализации может
отслеживаться дистанционно с помощью реле сигнализации модуля NGC-UIT или с помощью программы RAYCHEM
Supervisor.
КОМПЛЕКТАЦИЯ ОБОРУДОВАНИЯ
Модуль RMM2 — электронный прибор, монтируемый на рейку DIN 35. Комплект поставки для нормальных и
взрывоопасных зон (класс 2) включает модуль RMM2, смонтированный в жестком полиэфирном корпусе с
соответствующими разъемами (клеммами) и кабельными сальниками. При необходимости других комплектующих для
монтажа, свяжитесь с местным представительством.
Допустимая температура окр. среды при эксплуатации
Черный
Допустимая температура окр. среды при эксплуатации
–55...+60°C
Допустимая температура окр. среды при хранении
–55...+60°C
Относительная влажность
До 95%, без конденсации
Номинальное напряжение питания
115/230 В перем. тока +10% –10%, 50/60 Гц (переключается)
Внутреннее энергопотребление
3 ВА

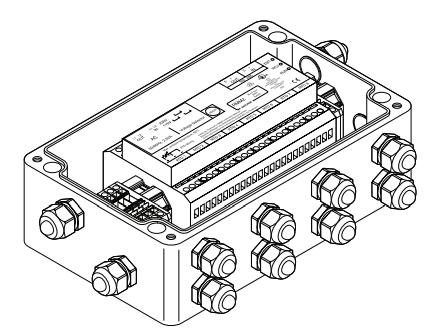

Взрывозащищенный корпус RMM2
Взрывозащищенный корпус RMM2
Степень защиты оболочки
IP66
Корпус и крышка
Материал: полиэфир, армированный стекловолокном; уплотнение крышки:
силикон
Допустимая температура окр. среды при эксплуатации
–20...+60°C
Крепление крышки
4 невыпадающих винта M6 с круглой цилиндрической головкой, нерж. сталь
Кабельные вводы
12 x M20 для кабелей диаметром от 6 до 12 мм
Кабельные сальники (EEx e)
12 x M20 со встроенными заглушками

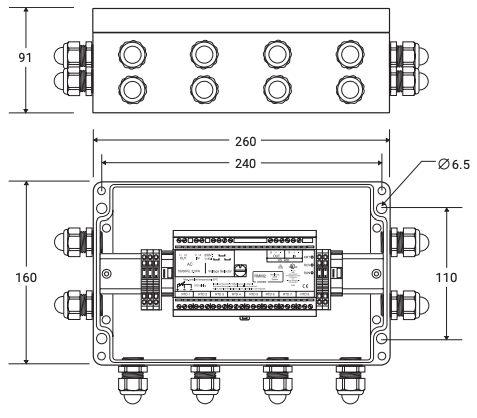

Способ монтажа
Крепится с помощью четырех отверстий с расстоянием между центрами
240 x 110 мм; диаметр отверстий: 5 мм
Тип
Трехпроводный термометр сопротивления PT100,
температурный коэффициент в соответствии с IEC 751-1983
Количество
До 8 датчиков Pt 100 на модуль RMM2
Кабель датчика может быть удлинен 3-проводным (+PE) кабелем с макс.
сопротивлением 20 Ом на жилу (~150 м при использовании кабеля с
сечением жил 1,5 мм2
). В случае, если кабель датчика проложен вместе
с другими кабелями или вблизи высоковольтных кабелей, следует
использовать экранированный удлинительный кабель, а оплетку кабеля со
стороны устройства управления необходимо заземлить.
Область применения
Используйте температурные датчики с соответствующей сертификацией
ПОДКЛЮЧЕНИЕ К КОНТРОЛЛЕРУ NVENT RAYCHEM NGC-30-UIT
Кабель
1 экранированный кабель типа «витая пара»
Количество
До 16 RMM2, подключаемых к одной сети NGC
Адрес
Выставляемый на RMM2
Подвод питания
4 клеммы для кабелей сечением 0,2-4 мм2
Заземление
10 клеммы для кабелей сечением до 4 мм2
на задней стороне устройства RMM2
Датчики температуры PT100
8 x 3 клеммы для кабелей сечением 0,2-2,5 мм2
Сеть RS-485
2 x 3 клеммы для кабелей сечением 0,2-2,5 мм2
СООТВЕТСТВИЕ ЭЛЕКТРОМАГНИТНЫМ СТАНДАРТАМ
Помехоустойчивость
EN 50 082-2 (жесткий стандарт для промышленных зон)
Излучение
EN 50 081-1 (мягкий стандарт для промышленных зон)
