КонтроллерыRAYSTAT-ECO-10

Контроллер RAYCHEM RAYSTAT-ECO-10 предназначен для управления греющими кабелями, использующимися в системах защиты от замерзания. Контроллер непрерывно корректирует мощность электрообогрева, базируясь на температуре окружающей среды. С помощью специального алгоритма на базе измеренной температуры окружающей среды контроллер RAYSTAT-ECO-10 определяет соответствующую продолжительность периода времени, в течение которого греющие кабели будут включены.

Так как зимой температура окружающей среды часто бывает ниже точки замерзания, но выше минимальной температуры, на которую рассчитана система защиты от замерзания, при использовании RAYSTAT-ECO-10 достигается значительная экономия потребляемой энергии. Параметры работы отображаются устройством на дисплее и могут быть легко изменены. Контроллер содержит реле на 25 A, позволяющее осуществлять прямое подключение цепи греющего кабеля. Корпус контроллера рассчитан на монтаж на открытых площадках.

Контроллер RAYSTAT-ECO-10 включает датчик температуры окружающей среды Pt 100 для нормальных зон и рассчитан на длительную безотказную эксплуатацию. В дополнение к дисплею устройство управления имеет реле сигнализации, включающееся при падении напряжения питания, внутреннем сбое или при отказе датчика температуры.

–20...+40°C°C

Допустимая температура окружающей среды

Заказать

Скачать технический справочник модели

Области применения

Нормальные зоны, открытые площадки

Технические характеристики

Напряжение питания (номинал.)

230 В перем. тока, ±10%, 50/60 Гц

Внутреннее энергопотребление

≤ 14 ВА

КОРПУС

Степень защиты оболочки

IP65

Корпус и крышка

Серый поликарбонатный корпус, прозрачная крышка

Крепление крышки

4 невыпадающих винта

Кабельные вводы с сальниками

2 x M25, 1 x M20, 1 x M16 прямой ввод греющего кабеля в устройство управления с помощью подсоединительного набора М25

Заглушка

1 x M20

ОБМЕН ДАННЫМИ С СИСТЕМОЙ УПРАВЛЕНИЯ RAYCHEM NGC

Тип

RS-485

Протокол

Modbus RTU

Тип кабеля

Витая пара в экране

Длина кабеля

1200 м макс.

Переключатель адреса

Переключатель в модуле RMM2-DI, диапазон адресов: 1-255

КЛЕММЫ

Питание (вход-выход)

4 клеммы для проводников сечением 0,2 мм2 - 4 мм

Подсоединение шины RS-485

2 х 3 клеммы для проводников сечением 0,2 мм2 - 2,5 мм2

Клеммы цифровых входов (DI)

15 х 2 клеммы для проводников сечением 0,2 мм2 - 2,5 мм2

ДАТЧИК ТЕМПЕРАТУРЫ

Тип

3-проводный Pt 100 в соответствии с IEC класс B

ВНЕШНИЕ РЕЛЕ

Реле управления

Однополюсное перекидное реле (SPST), номинал. ток 25 A при 250 В перем. тока

Реле сигнализации

Однополюсное двухпозиционное реле (SPDT), номинал. ток 2 A при 250 В перем. тока, «сухие» контакты

ЗАДАВАЕМЫЕ ПАРАМЕТРЫ

Уставка поддерживаемой темп.

. 0...+ 30°C (обогрев включен 0% времени)

Минимальная темп. окр. среды

–30...0°C (обогрев включен 100% времени)

Состояние цепи обогрева при неполадках датчика

ВКЛЮЧЕНИЕ (100%) или ВЫКЛЮЧЕНИЕ, задается пользователем

«Сухой» контакт

ДА или НЕТ

ДИАГНОСТИРУЕМЫЕ СБОИ

Сбои работы датчика

Короткое замыкание датчика / обрыв цепи датчика

Низкая температура

Достигнута минимальная ожидаемая температура окружающей среды

Сбои подачи напряжения

Низкое напряжение питания / прерывание подачи управляющего напряжения

ПОДСОЕДИНИТЕЛЬНЫЕ КЛЕММЫ

Питание

3 клеммы для проводников сечением от 0,75 до 4 мм2

Датчик температуры Pt 100

4 клеммы для проводников сечением от 0,75 до 2,5 мм2

Реле управления

3 клеммы для проводников сечением от 0,75 до 4 мм2

Реле сигнализации

3 клеммы для проводников сечением от 0,75 до 2,5 мм2

МОНТАЖ

Способ монтажа

Монтируется на трубу с помощью опорных кронштейнов или крепится к плоской поверхности с помощью 4 крепежных отверстий под винт M4 (расстояние между центрами 148 x 108 мм)

Опорный кронштейн

SB-100, SB-101 (SB-110 или SB-111)

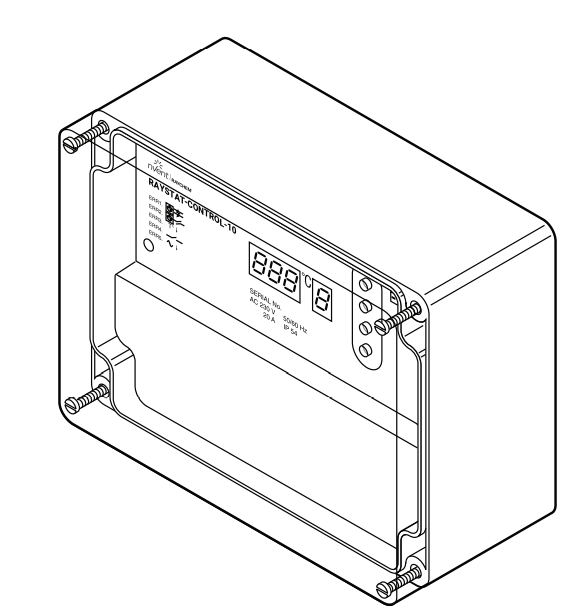

Схематичное изображение

Сертификация

Сделано в Великобритании

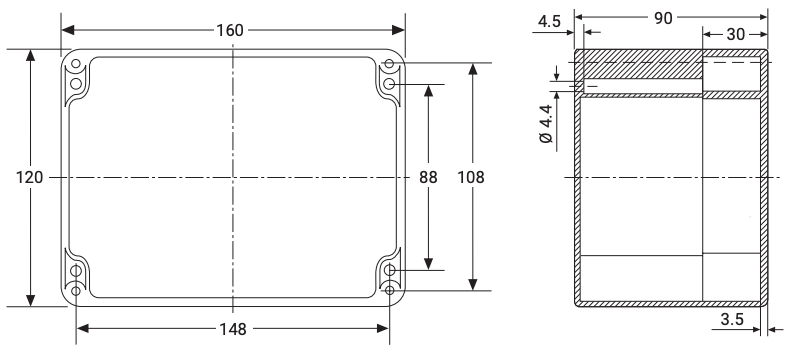

Размеры (мм)

Датчик может быть удлинен 3-проводным экранированным кабелем с макс. сопротивлением 20 Ом на жилу (макс. 150 м с кабелем 3 x 1,5 мм2 ). В случае, если кабель датчика проложен вместе с другими кабелями или вблизи высоковольтных кабелей, следует использовать экранированный удлинительный кабель, а оплетку кабеля со стороны контроллера следует заземлить.

Комплектующие

Адаптер для кабельных вводов
Обозначение изделия

Reducer M25 (M)/M20 (F) (M25 наружная/M20 внутр. резьба)
Номер по каталогу

184856-000
